RZ-UHZ型磁翻轉液位計是以磁性浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反映被測液位或界面的測量儀表。RZ-UHZ型磁翻轉液位計應用連通管原理，保證被測容器與測量管體間的液位相等，當測量管中的浮子隨被測液位等量變化，浮子中的磁性體與顯示板上顯示色柱中的磁性 體藕合作用，使色柱翻轉，白色表示無液，紅色表示為有液，以達到就地顯示液位的數值。就地顯示的磁翻轉液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象，維護量小，維修費用低等優點，且其指示功能無須另外供電，即使電力供應發生故障，液位觀測也不會受到影響，是理想的液位檢測儀表。

磁翻轉液位計概述
翻板式磁浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量儀表。
磁浮子液位計配置上、下限開關輸出，可實
現遠距離報警、限位控制。
磁浮子液位計配置變送器，可實現液位的遠
距離指示、檢測與控制。
根據在容器安裝位置的不同，提供側裝和頂
裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。

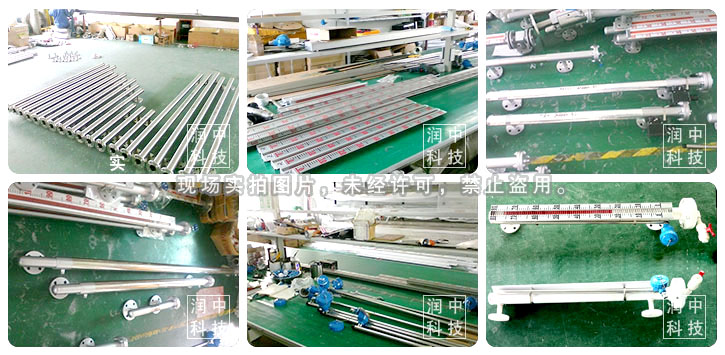

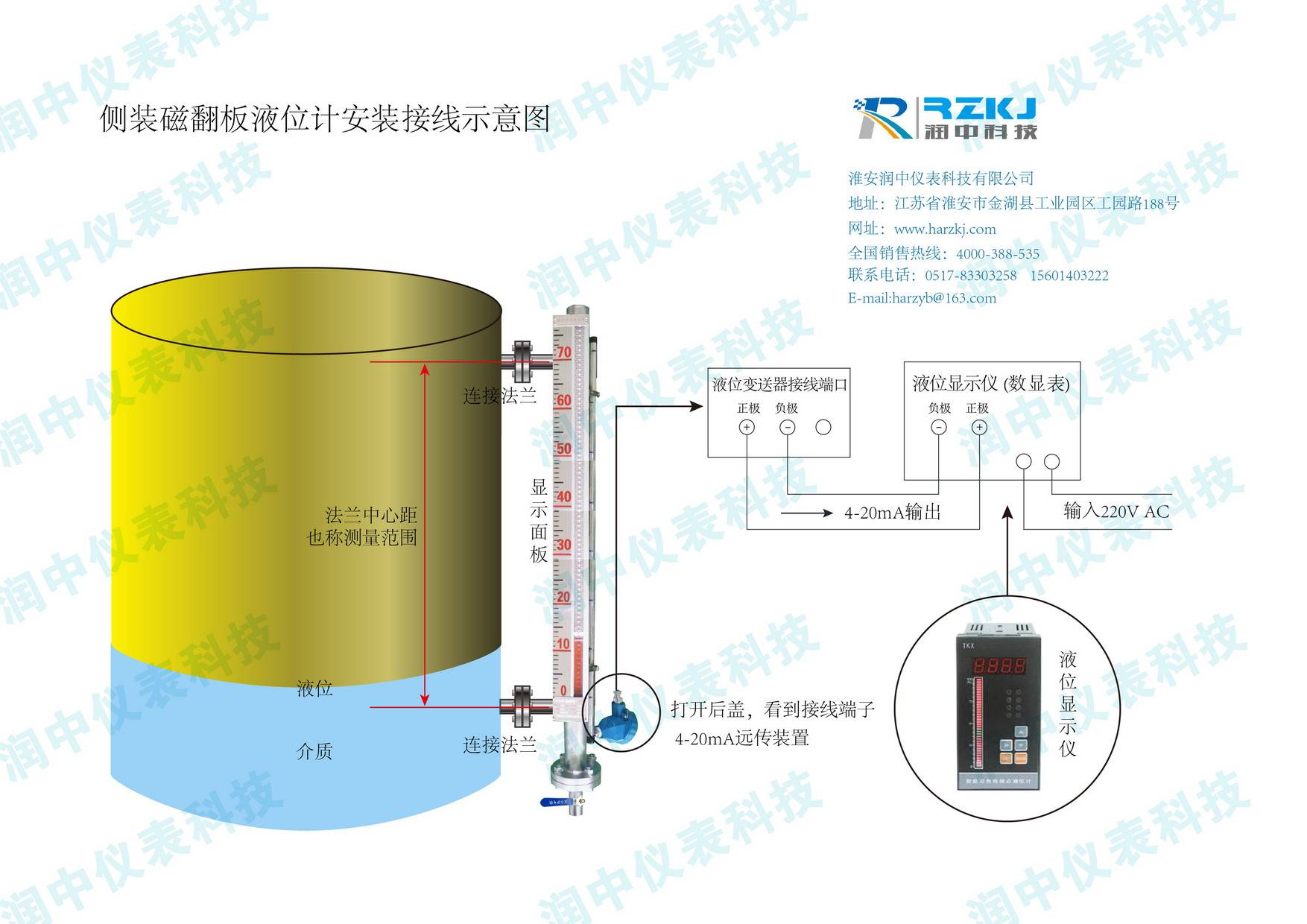

磁翻轉液位計 結構特點： l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻板由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。 l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。 l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。主要技術參數 安裝形式內容 側裝式 頂裝式 安裝間距 ( 測量范圍 ) 500,800,1100,1400,1700,2000,2500,3000,3500, 4000,4500,5000,5500,6000mm 500,800,1100,1400,1700,2000,2500,3000mm 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3 連接法蘭 不銹鋼 法蘭 20-40(D N 20 P N 4.0) (GB9119-88) 法蘭 200-25(D N 200 P N 2.5) (GB9119-88) ABS 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) 法蘭 200-6(D N 200 P N 0.6) (GB9119-88) 主體材料 ABS( 工作壓力 0.6MPa) 1Cr18Ni9T 介質溫度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) 環境溫度 -40 ℃ ~+70 ℃ 示值誤差 ± 10mm 介質粘度 ≤ 1st(10 - 4 m/s) 上下限開關 輸出 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 電遠傳連續 顯示 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型

磁翻轉液位計 型號 1．UHZ型磁翻轉液位計的組成如下：   UHZ型磁翻轉液位計     代碼 1 2 安裝方式 側裝式 頂裝式   代碼 1 2 主體材質 ABS 1Cr18Ni9Ti   代碼 1 2 3 4 公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa   代碼 1 2 3 4 5 型式 基本型 帶上、下限開關輸出 帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC)     安裝間距 ( 測量范圍 )   L1 安裝深度 ( 頂裝式 ) (0~4000mm 任選 )   介質 密度 g/cm3         UHZ 1 1 1 1 L= □ L= □ p= □                       2 ．型號標記示例： 示例 1 ： UHZ-1111 L=2500 ρ =0.6 側裝式 ,ABS(0.6MPa), 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。 示例 2 ： UHZ-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 (2.5MPa), 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。

磁翻轉液位計 定貨須知 l 定貨時請注明所需磁翻轉液位計型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。 l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠人員將協助您選型或為您設計制造特殊產品。 l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：

安裝 型式 主 體 材 質 公稱直徑 公稱 壓力 DN (mm) 法蘭外徑 PN (Mpa) 螺心 栓圓 孔直 中徑 K 螺孔徑 L 螺栓 密封面 法蘭厚度 C 法蘭密封墊 數 量 n 螺 紋 Th d f 外徑 內徑 厚度 側 裝 不銹鋼 20 4.0 105 75 14 4 M12 56 2 16 61 27 2 ABS 20 1.0 105 75 14 4 M12 56 2 16 61 27 2 頂 裝 不銹鋼 200 2.5 360 310 26 12 M24 274 3 32 284 220 2 ABS 200 0.6 320 280 18 8 M16 258 3 24 262 220 2
