前言

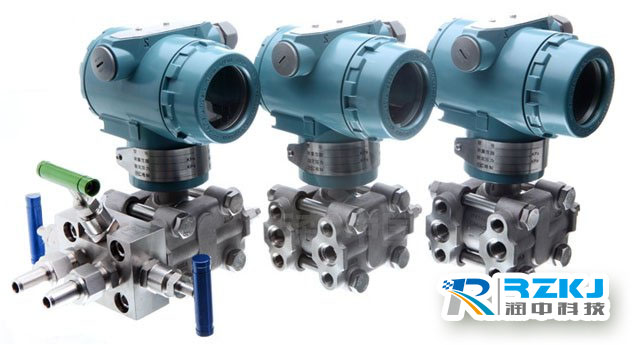

　　差壓變送器是一種在工業生產中使用非常**的儀表之一，通過其測量的物理參數也很多，諸如壓力，液位，流量都可以通過其獲時，對于工業生產中有著重要的意義。本文針對于差壓式變送器在使用中需要注意的調試步驟及要求作簡要介紹，更具體的內容可以關注我們網站的其他內容。差壓變送器在工業生產中應用很**，對工業生產有著重要的意義，用來測量工業流量效果十分顯著。通常與孔板流量計，V錐流量計，彎管流量計，威力巴流量計，阿牛巴（均束管）流量計等進行配套使用。差壓變送器作為過程控制系統的檢測變換部分，將液體、氣體或蒸汽的差壓（壓力）、流量、液位等工藝參數轉換成統一的標準信號（如DC4mA～20mA電流），作為顯示儀表、運算器和調節器的輸入信號，以實現生產過程的連續檢測和自動控制。差動電容式壓力變送器由測量部分和轉換放大電路組成。中心可動極板與兩側固定極板構成兩個平面型電容HC和LC。可動極板與兩側固定極板形成兩個感壓腔室，介質壓力是通過兩個腔室中的填充液作用到中心可動極板。一般采用硅油等理想液體作為填充液，被測介質大多為氣體或液體。隔離膜片的作用既傳遞壓力，又避免電容極板受損。


　　1、差壓變送器接線：
　　（1）拆下電子外殼。
　　（2）將正極導線接到“PWR/COMN”接線端子上，負極導線接到“-”接線端子上。注意不得將帶電信號線與測試端子（test）相連，因通電將損壞測試線路中的測試二極管。應使用屏蔽的雙絞線以獲得佳的測量效果，為了保證正確通訊，應使用24AWG或更高的電纜線。
　　（3）用導管塞將變送器殼體上未使用的導管接口密封。
　　（4）重新擰上表蓋。
　　2、差壓變送器的安裝要求：
　　（1）將彎管傳感器外側（正壓則）引壓管導入三閥組接至差壓變送器的正壓室，將彎管傳感器內側（負壓側）引壓管導入三閥組接至差壓變送器的負壓室；
　　（2）差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況：
　　a、防止變送器與腐蝕性或過熱的被測介質直接接觸；
　　b、防止渣滓在引壓管內沉積，堵塞；
　　c、正負壓兩側引壓管的長度應盡量相同；
　　d、正負壓兩側引壓管內的液柱壓頭應保持平衡；
　　e、引壓管安裝在溫度梯度和溫度波動小的地方。
　　（3）測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中；
　　（4）測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中；
　　（5）測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。
　　應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。
　　3、差壓變送器正確使用：
　　一體化三閥組與差壓變送器投入運行時的操作程序：*先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉，關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。以羅斯蒙特3051型差壓變送器為例介紹差壓變送器的調零。松開電子殼體上防爆牌的螺釘，旋轉防爆牌，露出零點調節按鈕。（注意，有兩個按鈕，一個為零點調節按鈕（zero），另一個為恢復默認設置按鈕（SPAN），注意選擇零點調節按鈕。給變送器加壓，壓力值等于4mA輸出對應的壓力值。按下零點調節按鈕2秒鐘，檢查輸出是否變成4mA。帶有表頭的變送器會顯示“ZEROPASS”。
　　4、差壓變送器：
　　（1）零位調整螺釘和量程調整螺釘切勿搞錯。安裝現場切勿進行差壓變送器的量程調整；
　　（2）差壓變送器調零時正負壓室及兩側引壓管溫度必須相同，如果兩側有溫差則調整的零點會隨時間產生漂移；
　　（3）若在現場用變送器進行正、負遷移補償，則應在投運運狀態下做零位調整。若遷移量過大，則不能再差壓變送器上進行遷移補償。
　　5、壓變送器在日常使用中的注意事項：
　　（1）切勿用高于36V電壓加到變送器上，導致變送器損壞；
　　（2）切勿用硬物碰觸膜片，導致隔離膜片損壞；
　　（3）被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；
　　（4）在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；
　　（5）測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；
　　（6）在壓力傳輸過程中，應注意以下幾點：
　　a.變送器與散熱管連接處，切勿漏氣；
　　b.開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；
　　c.管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片。
　　6、結束語
　　差壓變送器在使用過程中，一定要嚴格按照要求進行安裝、接線、調零、調量程，按正確的方式進行投運，只有這樣，才能實現測量的準確可靠。
