本文概述：
能源利用效率的高低，從一定程度上對企業的生產投入與產出的經濟效率會產生直接的影響。能源投入的成本的降低，不僅會比影響到企業的當期的利潤率，也是決定企業的長遠發展的重要因素。越來越多的企業意識到提高能源利用效率成為企業發展的關鍵，提高能源效率能夠為企業降低成本、提高利潤。如何有效提高能源利用率，判斷并解決能源計量儀表的故障，確保儀表的準確性，對能源的利用有著十分重要的作用。能源計量系統儀表能夠直觀地體現能源使用情況，對實現能源的掌握與監控起到至關重要的作用。如何確保計量系統儀表的準確性、判斷儀表是否存在故障對能量計量尤為重要，同時這也是工作人員必須具備的能力。
本文結合在長期的生產過程中積累的經驗，針對孔板流量計、V錐流量計等差壓流量計在生產中使用狀況，探索一些可行性的判斷和解決方法，希望對能源計量工作人員的維修工作提供參考和幫助。

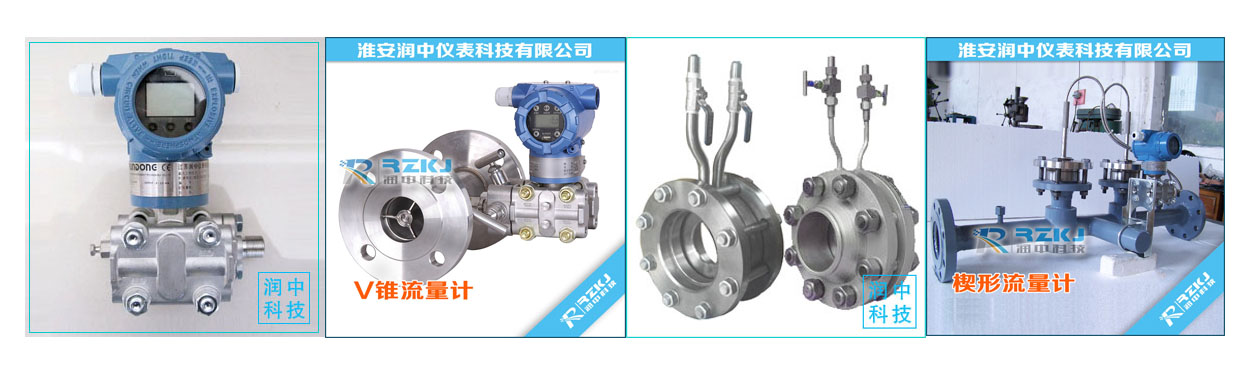

孔板流量計、V錐流量計等差壓式流量計的應用由來已久，實踐經驗豐富成熟，標準規范完善，品種規格齊全的一類流量計，廿十世紀50年代以前它可能是**的天然氣流量計。它有許多不足之處：如測量精度一般，現場安裝條件要求高，壓損大，范圍度窄等等；針對上述不足，近年國內生產廠推出一系列改進辦法，如一體式差壓流量計、定值節流件、可換孔板節流裝置、采用標準噴嘴等等，再加80年代以后差壓式流量計的兩個組成部分：差壓變送器和流量顯示儀有突出的進展，估計今后此類流量計仍將占據重要的地位。

一、孔板流量計、V錐流量計等差壓式流量計的分類、特點及運行參數要求：

類型	A+K	錐形	孔板	噴咀	文丘里	均速管	楔式	彎管	機翼
節流 原理	平衡 節流	邊緣 節流	中心 節流	中心 節流	縮管 節流	雙腔	非對稱	離心力	機翼 節流
測量 介質	氣/液/ 蒸汽	氣/液/ 蒸汽	氣/液/ 蒸汽	氣/液/ 蒸汽	氣/液/ 蒸汽	氣/液/ 蒸汽	氣/液/ 蒸汽	氣/液/ 蒸汽	氣
管徑 范圍	15~ 3000	15~ 3000	50~ 1000	50~ 500	50~ 1200	100~ 2000	50~ 1000	100~ 2000	400~ 3000
直管段	前0.5D 后0.5D	前3D 后1D	前10D 后5D	前10D 后5D	前10D 后5D	前10D 后5D	前10D 后5D	前10D 后5D	前3D 后1D
精度 等級	0.3%~ 0.5%	0.5%~ 1.0%	1%~ 2%	1%~ 2%	1%~ 2%	1%~ 2%	1%~ 2%	1%~ 2%	3%~ 5%
長期 穩定性	好	好	差	差	好	中	中	中	差
量程比	>10:1	10:1	3:1	3:1	5:1	10:1	3:1	10:1	10:1
壓力 損失	10%~ 30% 差壓	30%~ 50% 差壓	60%~ ****差壓	60%~ ****差壓	10%~ 30% 差壓	10%~ 20% 差壓	60%~ **** 差壓	10%~ 20% 差壓	60%~ **** 差壓
耐臟 耐堵性	好	好	差	差	好	差	好	中	差
雙向 測量	能	不能	不能	不能	不能	不能	能	能	不能
雷諾數 范圍	2*102~ 1*107	8*103~ 5*106	>8*103	>2*104	>8*104	>8*104	>3*102	>1*105	>8*103
高流速 測量	好	好	差	好	好	好	差	好	好
低流速 測量	好	好	差	差	差	很差	中	很差	差
雙相流 測量	很好	一般	不能	不能	一般	差	不能	差	不能
體積	中	較大	小	中	很大	小	大	中	很大
價格	中	中	低	中	高	低	高	中	中
使用 壽命	很長	長	短	中	長	中	中	長	中


二、孔板流量計、V錐流量計等差壓式流量計的原理和特點
　　2.1差圧式流量計的結構原理
　　差壓式流量計是由測量元件和顯示儀表組成。其中測量元件安裝在被被測物質的管道中，通過其與物質流量產生的壓力差，傳遞給顯示儀表進行流量顯示，這也是差圧式流量計的一次裝置。顯示儀表是差圧式流量計的二次裝置，它通過接收測量元件的信息，以對應的流量顯示進行體現，實現對被測物質的監測作用。
　　2.2 差壓式流量計的特點
差圧式流量計構造簡單穩定，安裝相對簡單快捷，同時價格低廉、性能穩定，具有很好的應用效果，在長期的市場應用中，其監測準確性獲得了良好的市場反饋，其生產設計標準與規格已實現標準化，在企業生產中普遍應用。同時，孔板流量計、V錐流量計等差壓式流量計還可以在不確定度范圍內進行應用，更加具有實用性。

 　　3常見的故障及處理方法
　　3.1 儀表安裝問題
　　當差圧式流量計儀表初次安裝時，其安裝正確與否能夠從流量曲線的變化趨勢與實際流量的差別中直接體現出來。當安裝的設備進行使用時，當流量增加，其儀表顯示的流量趨勢不變或呈負數，抑或設備停止使用后，儀表顯示流量呈正數，則說明儀表初次安裝錯誤。這種問題一般是由設備測量元件安裝與被檢測物質的介質呈反方向，只需調整測量元件方向即可解決問題。由此可見，差圧式流量計儀表在初次安裝時，要嚴格遵守安裝設計說明進行安裝，如果安裝過程出現錯誤，則會影響儀表的準確性，需要進行其他處理。例如畢托巴流量計需要在直管段前10D后5D位置進行安裝，如果位置達不到要求，則不能完成測量任務，需要進行設計處理才能達到要求。
　　3.2 正負導壓管問題
　　在進行正常生產作業時，如果發現流量曲線呈大值波動，且流量曲線變化較為平緩時，這種情況一般為負壓管堵塞；而流量曲線頻繁回零或者曲線波動幅度太大時，這種情況一般則為正導管堵塞。針對正負導壓管堵塞的問題，一般用鐵絲將堵塞位置疏通即可。當堵塞位置不能進行疏通時，一些探測元件需要進行蒸汽沖洗（0.3MPa），對于處于節流元件內部時，以上方法都無法實現堵塞位置的疏通，就需要對堵塞位置進行更換，以此恢復正常運行。另外，正負導壓管堵塞問題，并非堵塞發生時才進行處理，還可以定期對其進行維護預防處理，以此達到延長使用時間的效果。
　　3.3 檢查導壓管是否存在漏氣現象
檢查導壓管是否存在漏氣現象，可以從以下情況得到結果：①如果負壓管漏氣時，當流量F增加，流量計的顯示值則為偏大或超量；當流量F降低，流量計顯示值保持不變，由此判斷負導壓管存在漏氣現象。②如果正壓管漏氣時，當流量F增加，流量計的顯示值則為偏小或低值；當流量F降低，流量計顯示值變化不明顯，由此判斷正導壓管存在漏氣現象。

　　4誤差造成流量損耗的差別
　　4.1 檢查差壓變送器的密封性
　　在差壓變送器中使用肥皂水檢測，一方面要仔細檢查一次表是否有泄露現象，檢查三閥組，檢查一次取壓元件根部閥，從而確保以上檢查位置沒有出現異常現象。另一方面，為了更好地解決一次表信號，差壓式流量計在能源計量系統中進行檢查，并對現場及中空二次表電流信號用**表準確檢查，結果顯示電流相符或者是不符合，其中不符合則表示是傳遞信號線的故障，應對傳遞信號線進行逐一排查故障處理，有時候也需要檢查接線端子。一般儀表傳輸信號線屏蔽需要進行接地維修。
　　4.2 檢查差壓變送器是否正常運行
　　差壓變送器的故障大部分是由于零點漂移或者導壓管堵塞，這就需要在現場檢查它的零點和運行軌跡，而不是對刻度進行一一檢查，其具體實施措施包括：①零點檢查將正負壓截止閥關掉，平衡閥打開，這時差壓變送器輸出電流則為4MA。②運行軌跡的檢查當零點檢查完畢后，各個閥門恢復到原始狀態，經負壓室排氣排污閥打開，這時變送器輸出電流則為200MA。
　　4.3 檢查溫壓儀器表的流量值
在有限的范圍內，溫度壓力的變化也將會影響流量計的數值產生波動，如若查到二次表出現溫壓異常時，要及時將溫壓進行設置，恢復到之前的固定值。

　　5結束語
　　綜上所述，孔板流量計、V錐流量計等差壓式流量計在企業生產過程中發揮著重要的作用，因此，一旦發現計量儀表出現故障，需要儀表維修人員迅速解決，保障差壓式流量計正常運行。儀表維修人員要早日常工作中善于研究問題、解決問題，并且還要善于總結、歸納，一般儀表出現故障，其判斷順序按照先表外后表內，表外故障依次排除信號線、沖擊管線、閥門等部位，在確定表外無故障后，要從表內進行一次排查，進而確定故障發生位置。另外儀表維修人員還應具備一定的儀表設計工藝，特別是儀表參數之間的關系，對故障的排查檢修有著十分重要的幫助。
