一、概述
儀表測量中的五大參數有：壓力、溫度、流量、物位（液位）、成份分析。物位（液位）測量通常指對工業生產過程中封閉式或敞開容器中物料（固體或液位）的高度進行檢測；如果是對物料高度進行連續的檢測，稱為連續測量。液位的測量是化工生產中五大參數之一, 所以必須準確靈敏可靠, 才能保證生產的正常運行。RZ-JY500兩線制靜壓式液位計在給水、化學水, 污水、轉運站等裝置的運行中, 價格低廉性能良好, 不過，在長期的運轉中也出現了一些問題, 下面就對工作中所遇到的問題以及解決方法作以敘述。


　　二、RZ-JY500系列靜壓式液位計的組成及工作原理

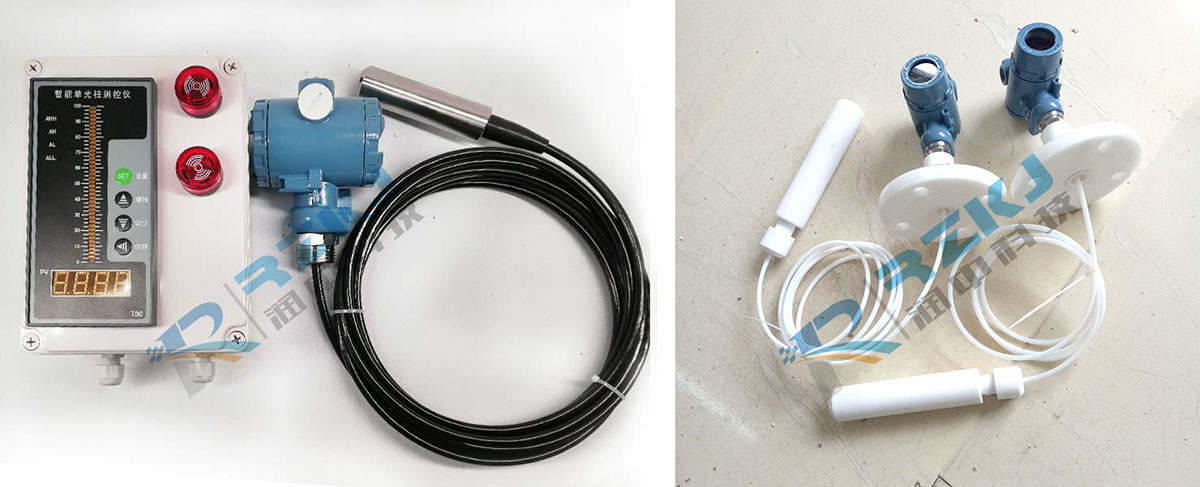

RZ-JY500靜壓式液位計是利用液態靜壓來測量液位,它把這一壓力轉換成4mA ～ 20mA 信號輸出。主要分以下四個部分:集氣器、引壓管、連接體、和內部封裝的壓力傳感器, 整個部分形成一個氣密的系統, 系統中空氣不允許逸出, 當集氣器的引壓管垂直插入被測液體中, 集氣器的壓力通過引壓管進入安裝在殼體內的差壓傳感器, 轉換成4mA ～ 20mA 的信號輸出, 對壓力容器, 在差壓測量用的安裝接頭內有一個參考壓力輸入口, 這個與差壓傳感器相連并且通過減去容器中壓力來補償容器壓力, 使得測量結果對應液位。

　　三、常見故障及處理措施
　　1.故障現象: 靜壓式液位計現場沒有指示原因:給儀表供電電源小于18VDC 自動掉電或儀表內部接線不正確解決方法:檢查儀表供電情況或內部接線。
　　2.故障現象:變送器輸出總是4mA原因:浮體/引壓管/連接體泄漏解決方法:解決部件連接處的密封問題, 根據所測介質使用四氟帶或567 膠進行密封。
　　3.故障現象:輸出總是大于20mA原因:在測量帶壓容器時, 儀表沒有設置補償氣口解決方法:與廠家聯系更換。
　　4.故障現象:輸出緩慢變化或根本不變原因:浮體中進入其他雜質, 阻塞引壓管, 傳感器接受不到壓力信號解決方法:疏通引壓管。
5.故障現象:輸出與容量不符原因:容器的液體密度發生變化, 或儀表未對液體進行標定解決方法:對容器內的被測介質進行重新標定。

　　四、校準

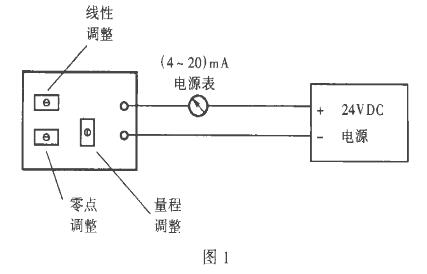

通過改變靜壓式液位計線路板上的零點和量程電位器進行儀表的零點、量程的調整如圖1 所示。零點調整:將集氣器完全露在空氣中, 通過調整零點電位器使電流表指示為4mA ;


量程調整:將容器加注到期望的100 %, 調節量程電位器至20mA , 對于量程的25 %、50 %、75 %調整線性電位器使輸出為8mA 、12mA 、16mA 。

　　五、使用過程中的注意事項
　　(1)組裝完的靜壓式液位計必須垂直插入液體;
　　(2)校準時, 被測介質的密度可根據水的密度作參考, 進行標定;
　　(3)所有連接處必須用四氟帶或567 密封膠;
　　(4)對靜壓式液位計內的電子元件(可調電阻、電容、三極管)更換時, 應準確按照其精度、功率的大小進行更換或替代。
