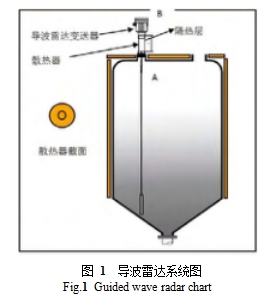

圖 1  導波雷達系統圖

計算分析：
 反應罐內部溫度恒定，為已知條件 +400℃；導波雷達液位計因?yàn)橛懈魺釋拥拇嬖谶M(jìn)而也設定散熱器不會受到來自罐體的熱輻射和空氣對流的影響，所以散熱器設計只考慮自身的散熱。在散熱的 3 個因素中。熱對流損失的熱量很少，為了簡化計算，忽略不計；因?yàn)樯崞鞯谋砻娣e小，外面有隔熱層，所以熱輻射相對于散熱的貢獻很少也忽略不記；去除了兩個散熱因素，所以計算的值是***惡劣情況下的工況，留有設計余量，符合設計的安全要求。

1、假設和建模：
 法 蘭 A 以 下 , 散 熱 器 與 罐 體 內 溫 度 一 致， 都 為+400℃。法蘭 A 以上部分 , 安裝法蘭與散熱器接觸，為典型熱傳導。因?yàn)椴豢紤]散熱器的熱輻射和熱對流，散熱器中只發生傳導散熱，熱量由安裝法蘭 A 處傳到變送器。所以問題簡化為一個直徑 16mm，壁厚 1.5mm 的圓柱薄殼的散熱問題。如圖 1 所示，沿軸向 x 散熱器將熱量傳導到變送器，沿徑向 r 熱量通過對流換熱的形式散到環境中。
為了方便描述，散熱器外徑記為 D，壁厚記為 △ d，長度記為 L。x=0 處，為散熱器與法蘭連接 A 處，稱為散熱器始端。x=L 處，為散熱器與變送器連接處 B，稱為散熱器終端。

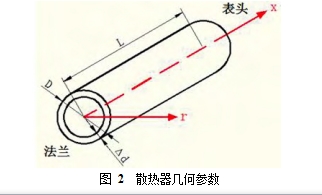

圖 2  散熱器幾何參數
 為了不使理論分析過分復雜，作以下簡化假設：
1） 散熱器的導熱系數、環境溫度以及表面?zhèn)鳠嵯禂?shù)均為常數。

2） 散熱器為薄殼，因此假定散熱器在徑向的***大溫差遠遠小于外部的對流換熱溫度降，即散熱器的溫度只是方向 x 的函數。

3） 散熱器終端的對流換熱忽略不計，即把散熱器終端視為絕熱邊界條件。

2、理論推導：

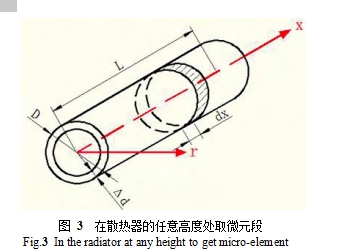

 下面，從基本的能量平衡出發推導散熱器的導熱微分方程式。在散熱器的任意高度 x 處取微元段 dx，如圖 3 所示。

研究微元段的能量平衡，如圖 4 所示。

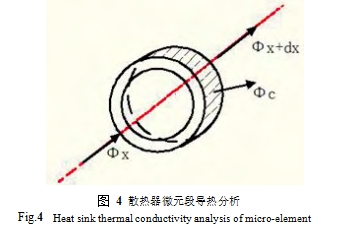

圖 4 散熱器微元段導熱分析

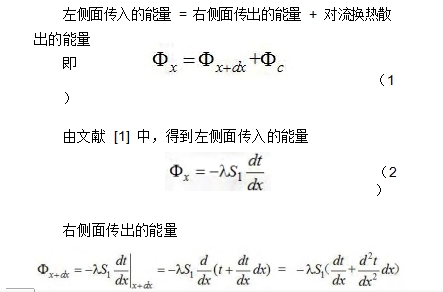

左側面?zhèn)魅氲哪芰?= 右側面?zhèn)鞒龅哪芰?+ 對流換熱散

出的能量

即 （1）

由文獻 [1] 中，得到左側面?zhèn)魅氲哪芰?br />
（2）

右側面?zhèn)鞒龅哪芰?br />

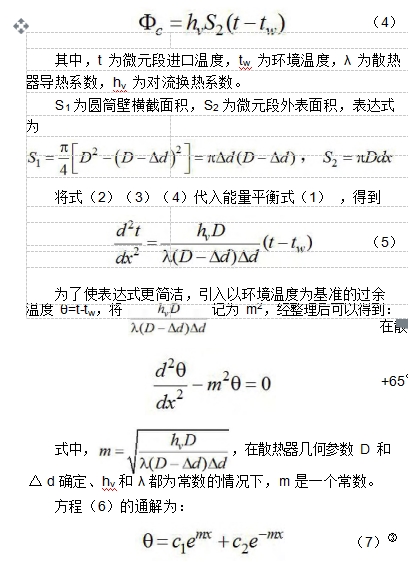

由文獻 [1] 中式，得到對流換熱散出的能量

其中，t 為微元段進口溫度，tw 為環境溫度，λ 為散熱
器導熱系數，hv 為對流換熱系數。
S1 為圓筒壁橫截面積，S2 為微元段外表面積，表達式
為
將式（2）（3）（4）代入能量平衡式（1） ，得到
	（5）
為了使表達式更簡潔，引入以環境溫度為基準的過余
溫度 θ=t-tw，將	記為 m2，經整理后可以得到：

  在散熱器端部溫度一定時，環境溫度越高，散熱器散熱效果越差，則需要更長的桿長來達到指定溫度。當環境（6）    溫度為 +65℃，使變送器溫度也降到 +65℃時，計算得到散熱器的長度即為極限長度，這個長度可以保證環境溫度在+30℃～ +65℃范圍內時，變送器溫度始終不高于 +65℃。

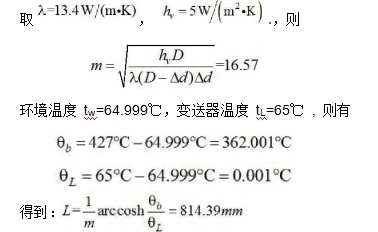

由于在上述模型假設下，當散熱器無限長時變送器溫度才會降到環境溫度。因此，設定環境溫度無限逼近+65℃，在下面計算中，取環境溫度 tw=64.999℃，變送器溫度 tL=65℃。計算如下：


所以，極限情況下，散熱器長度為 814.39mm。以上計算，根據公式，均可在表 1 內完成。
可以把上述重要參數輸入表格，很方便的計算出想要的結果。

4、結束語：
 綜上所述， 采用參數化設計的導波雷達液位計的的散熱器，可以使儀表在高溫容器的液位測量中有了理論依據，使設計更加合理，可靠。減少了試驗驗證的次數和時間，加快了上市周期，節約了成本。此設計方法，經過幾年的測試及現場使用，可靠性較好，取得了用戶的一致好評，取得了良好的經濟和社會效益。
