1　V錐流量計的工作原理
1．1　V錐流量計的理論依據。
V錐流量計是一種差壓式流量儀表，其理論是基于封閉管道中能量之間相互轉化的貝努力定律，即在穩定流量的情況下，管道中的流速與差壓的開方成正比。
1．2　V錐流量計的結構特點。

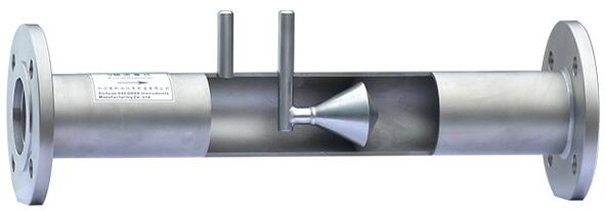

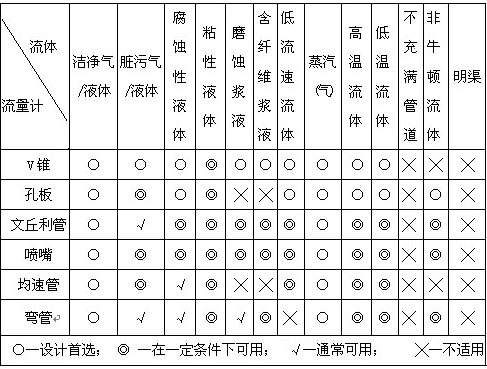

　　V錐流量計雖然也是差壓式流量計，但是它突破了傳統差壓式流量計的許多局限性，利用同軸安裝在管道中的節流件。所不同的是，普通截流裝置的小流通截面為圓形，而V錐流量計小流通截面為環形。當流體流經懸掛在管道中的V型錐與管壁所形成的間隙，流體流速加快，在V錐的大端達到大，在V錐的下游處形成一個低壓端，從而在V錐前后產生差壓，通過對差壓的測量達到對流量的測量。由于V錐流量計節流件的獨特結構，流體在管道內不是急速收縮，流體壓力的變化是比較平滑的，壓差信號更加穩定。因此，V錐流量計能保證流量，特別是小流量的測量。與此同時，又由于懸掛軸心與V錐形體結構的特點，當流體接近V錐時，管道中心流速變慢，管壁附近流體流速逐漸加快，自動形成的高速流體直接沖刷內錐節流件和管道內壁，從而自動完成清掃工作，避免了臟污介質的粘附與堆砌。因此，V錐流量計非常適合液體中含氣，氣體中含水以及液體或氣體含有固定顆?；蚱渌s質的介質的流體測量。



2　V錐流量計的性能及其特點
2．1　V錐流量計產生更加穩定的壓差信號、更加準確的小流量測量。
孔板的壓差是通過中間開孔的節流件，讓流體突然收縮，流動發生改變，從而產生壓差；V錐流量計是通過懸掛軸心的錐形體，讓流體逐漸收縮使流動平滑的發生改變，這樣就減弱了壓力波動的幅值，使之產生的壓差信號更加穩定，能分辨的壓差信號更小，更有利于小流量的測量。
2．2　V錐流量計所測量的流量范圍更寬。
由于V錐流量計獨特的結構，使得在低流速時依然能產生足夠分辨的壓差，使得壓差的量程下限比傳統壓差儀表低，量程得以向下限擴展到15：1。
2．3　V錐流量計有很高的重復性，測量精度高。
V錐流量計重復性優于±0．1%；測量精度優于±0．5%。
2．4　V錐流量計與傳統的儀器相比具有耐磨損、自行清洗、長期穩定性好、使用壽命長等特點。
V錐流量計中的V型錐體，在流體流動時會在V型錐體表面形成附面層，在流體離開V行錐體節流尾端時，由于附面層效應，疏導流體離開，減少被磨損的可能；同時其自有的紫情節特征，使其節流尺寸長期穩定不變，因而具有長期穩定性。
2．5　V錐流量計短的直管段要求。
一般上游在0～3D，下游在0～1D，V錐流量計的上游側如裝有閥門，流量計與閥門之間的距離應保證3D。孔板等傳統差壓儀表應用于測量時，在大多數現場要滿足較長的直管段要求是困難的，從而帶來附加的測量誤差，V錐流量計的錐體結構，起到了一個流場整流器的作用，重新安排了上游的流速分布，即使在惡劣的安裝條件下，也能使流速的分布變得平坦和對稱，從而確保了測量精度。
2．6　V錐流量計具有很小的壓損和可靠的性能。
由于V錐流量計體的出口邊緣不是銳利的緣故，同時流體的壓力變化是平緩的，因而有摩擦所產生的漩渦帶來的壓力損失會更小；同時，V錐流量計無可動部件，因此使用起來更可靠。
2．7　V錐流量計采用一體化結構設計。
V錐流量計把節流件、傳感器、智能電路、顯示器、通信單元組成一體，安裝時用戶只需焊接配對法蘭即可，取消了傳統的差壓流量計的引壓管路，簡化了安裝程序，減少了安裝時間和費用，減少了泄露和維護量，使用戶更加方便。
2．8　V錐流量計具有的流量變速器和的多變量測量技術。
V錐流量計采用國內技術生產的傳感器內核，采用了的直接數字電路替代模擬信號放大電路及A/D轉換電路，提高了測量精度；與此同時，二線制變送器帶有同時工作的多只傳感器，可以同時檢測顯示壓差、壓力、溫度、流量等多個指標。
2．9　V錐流量計具有全面的補償功能和強大的智能功能，并且使用靈活、方便。

　　V錐流量計可以在線動態的對影響測量精度的多種因素(例如：溫度、壓力、雷諾數、流場系數、可膨脹系數、壓縮系數等)進行了動態全補償，提高了流量計的測量精度；V錐流量計具有自診斷、組態、循環顯示、通信、斷電保護和提高設備管理信息等功能；V錐流量計可采用用戶任意指定的變送器進行組態，輸出4～20mA壓差或流量信號。



3　V錐流量計安裝的技術要求和注意事項。
3．1　V錐流量計安裝的技術要求。
(1)V錐流量計安裝于管道時，
可以是水平的，也可以是傾斜的，還可以是垂直的，但是應該以安裝和維護方便為宜。(2)V錐流量計必須安裝在與其公稱通徑相應的管道上。(3)V錐流量計的上下游直管段應該是圓形的，內壁光滑，其內徑與流量計標稱內徑相同。(4)在安裝時，V錐流量計的流向必須與流體的流向一致。如果安裝位置的環境溫度超過70°C，建議采用分體安裝形式。(5)V錐流量計在上游側和下游側應配置一定長度的直管段，其長度應滿足上游0～3D，下游0～1D，長的直管段有利于流量的測量。(6)在安裝V錐流量計時，應盡量保證流量計與上、下游的直管段同心。(7)如果現場確實需要安裝溫度計、調節閥等其他測量、控制裝置，建議安裝在V錐流量計的下游端2～5D處。
3．2　在安裝V錐流量計時，需要特別注意的事項。
(1)在選擇V錐流量計的型號時，應當根據用戶的要求、工藝參數和現場環境、結合V錐流量計的技術參數選用適當的產品型號。(2)在選擇V錐流量計時，管道內徑均需按實際內徑圓填寫。(3)選擇V錐流量計，在編寫型號時，功能部分僅適用于智能一體化的V型流量計。(4)在選擇V錐流量計時，要注意溫度壓力補償功能的選擇。a．在選擇V錐流量計時，測液體時不補償。b．在選擇V錐流量計時，測氣體時應帶溫度壓力補償。c．在選擇V錐流量計時，測飽和蒸汽時應帶溫度補償。d．在選擇V錐流量計時，測過熱蒸汽時應帶溫度壓力補償。(5)在選擇V錐流量計時，用戶指定變送器，應參照變送器技術參數，確定一體化功能。

4　在選擇V錐流量計時，應參考的主要技術參數
4．1　采用國家標準：GB/T2624—1993，SY/T6143—2004，國內標準ISO5167。
4．2　測量管徑：DN15—DN3000。
4．3　基本誤差：±0．5%，±1．5%，±2．5%。
4．4　重復性：±0．1%。
4．5　2．5MPa，4．0MPa，6．3Mpa，10．0MPa，16．0MPa，26．0MPa，42．0MPa(工作壓力)。
4．6　被測截至溫度：＜550°C。
4．7　被測介質：液體、氣體(包括天然氣)，蒸汽。
4．8　量程比：10：1。
4．9　直管段要求：上游0～3D，下游0～1D。
4．10　供電電源：(1)外界電源：24VDC。(2)內電源(內電池)供電：3．6VDC。
