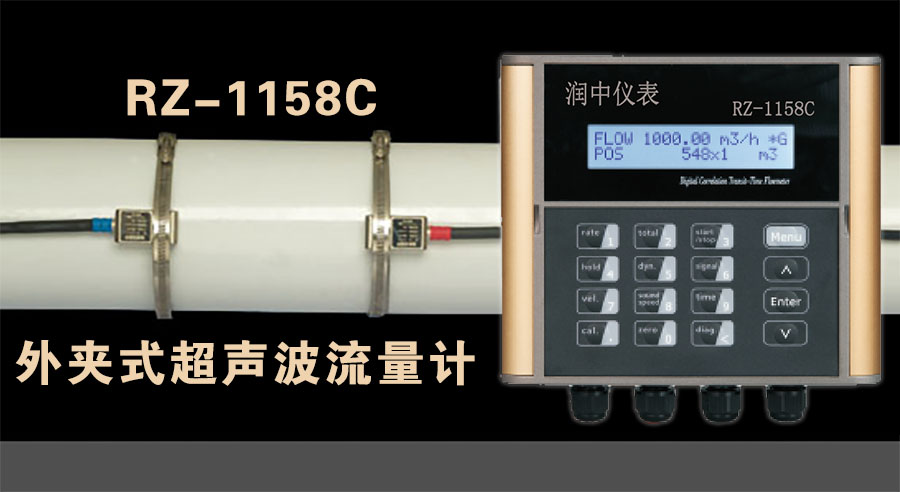

超聲波流量計調試不出來怎么辦超聲波流量計安裝過程中一般會遇到或多或少的問題，影響超聲波流量計的使用，甚至使流量計安裝時就調試不了。一般在安裝流量計時測量有影響的因素可分為兩種，外部干擾和管道內部干擾。

一、外部干擾：
外部干擾主要有電源干擾和電磁場干擾，兩種干擾方式一般會同時存在，我們采用以下方式判斷。
(l)電源干擾：一般是在超聲波流量計使用市電供電時才會發生，產生原因一般是市電電壓不穩定或頻率時刻變化，影響流量計對儀表信號的判斷，導致流量計信號識別出錯，無法調試。如要判斷是否是這個原因?qū)е碌牧髁坑?jì)故障，需準備一個電壓達到流量計供電要求的獨立電源（苗電池或干電池）給流量計供電，如果問題消除便說明是這個問題，反之則不是。
(2)電磁場干擾：電場、磁場干擾一般是由于現場的變頻設備或高壓供電設備、輸電設備等引起。
超聲波流量計的傳感器輸出信號為毫伏級的電壓信號，因信號電壓微弱，易受外在的電場和磁場干擾改變電壓值，導致流量計識別信號出錯，致使流量計無法調試。如需驗證是否為電場干擾，只要將流量計安裝位置遠離存在干擾源（變壓器、變頻器、高壓電線、其他大功率用電設備）的位置 6米以上，再安裝一次，即可驗證。
解決方法：
1、電源干擾：電源干擾是由于電源出現問題，一般解決方式有：在電源上安裝隔離器，使用帶濾波功能的開關電源，更換市電取電位置（遠離變頻器，且電源前端不能與變頻器有直接接觸），使用太陽能板和蓄電池供電。
2、電磁場干擾源于變壓器、變頻器、高壓電線、大功率用電器等，一般外碑方式為更換安裝位置，流量計測專渝線需遠離以上干擾源。


二、管道內部干擾：
在超聲波流量計安裝符合條件的情況下，還能影響流量計的就只有介質內部的因素了。一般內部因素為固體顆粒物或懸浮物、空氣。超聲波流量計無法穿透固體顆粒，導致傳感器無法收到超聲波信號，影響流量計測量。測量介質中的氣泡會使流量計傳感器發出的超聲波發生折射，導致上游（下游）傳感器無法收到來自下游（上游）傳感器發出的信號，影響流量計測量或使流量計無法測量。
判斷方法：***簡單的判斷方法為在出口看，無論是懸浮物還是固體顆粒都可以在出口處看到．如果出口在水下，還可以看到管道內的氣泡冒出。另一種判斷方式為“聽“，將耳朵貼到管道上，如有氣泡，可聽到管道內有嘩嘩的流水聲，如有固體顆粒物，可聽到有固體拍打管壁的聲音，如果這些都沒有，管道內水聲則很小，幾乎聽不到水聲。一般的抽水口長時間抽水后基本不會有懸浮物。
解決方法：管道內的固體顆粒一般使用沉沙器便可解決，氣泡則可使用安裝消氣過濾器消除，如果氣泡是從管道內部產生的，則可更改安裝位置。

三、舉例：安裝現場有一臺流量計，發現無論怎么調試都無法將流量計的傳輸比和Q 值調試出來．
問題判斷：
1、查看出口是否有固體顆粒從管道出口出來。如果有，則可按照上述解決方法處理。如果發現出口有大量的氣泡，則安裝消氣器或改變流量計安裝位置，直到調試完成．如果無法查看出口，則可通過聽管道內的水聲判斷是否有氣泡或固體顆粒。
2、給流量計使用蓄電池供電，看是否能調試好，如果能則表明電源不干凈，可按上述電源干擾方式處理。
3、觀察流量計安裝現場到流量計主機安裝位置及傳感器線沿途是否存在電磁場干擾源。如果有，則需遠離干擾源，如果無法遠離干擾源，則可通過安裝接地線解決問題，接地需可靠，遠離電源接地接地位置為流量計傳感器的E .
