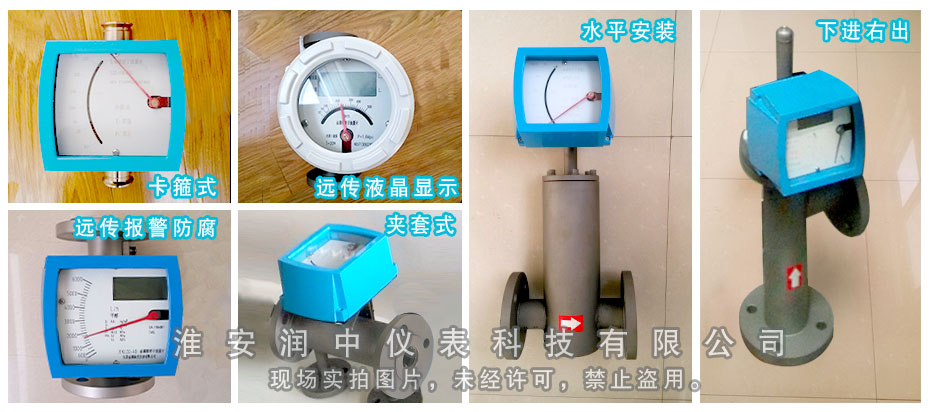

浮子流量計又稱為轉子流量計，或面積流量計。適用于小口徑和低流速介質流量測量。浮子流量計按其制造材料的不同，分為玻璃管浮子流量計、塑料管浮子流量計和金屬管浮子流量計三種。金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

浮子流量計產品采用模塊化組合設計，維修方便，正常使用免維護；單軸靈敏指示、非接觸新型磁耦合產品結構，讓信號傳輸更穩定；產品雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光，便于用戶記錄相關信息。智能型浮子流量計具有掉電保護、數據備份及恢復功能，以保障數據的準確性與完整性。

浮子流量計采用全金屬結構，抗震、耐壓、耐溫、防腐、使用壽命長，可用于易燃、易爆危險場合。產品短行程、總高250mm，使設計安裝更為方便。同時產品安裝對于直管段要求較低，前5DN，后250mm。浮子流量計在測量過程中，始終保持節流元件（浮子）前后的壓降不變，而是通過改變流通面積來改變流量的儀表，所以被稱為恒壓降流量計。浮子流量計因其具有結構簡單，工作可靠，壓損小且穩定，可測低流速介質等諸多優點，一直**用于氣體、液體的流量測量和自動控制系統中。
　　
浮子是浮子流量計的關鍵性部件，本文通過實驗案例以及實驗結果得到的數據分析，揭示了浮子流量計所測流體與浮子高度之前的對應關系，從而對于朋友們在使用浮子流量計時提供參考：

一、流體的粘度
　　流體的動力粘度μ是由流體本身固有的物理性質所決定的量，其值是流體粘性大小的一種直接度量，也是流體在運動中對抵抗剪切變形能力強弱的一種度量[2]。在相同的環境條件下，μ大表示粘性大，反之亦然，μ的單位是Pa?s。
　　
二、實驗裝置
　　本文進行的實驗是在多粘度流體標準流量實驗裝置上進行的。實驗采用標準表法，羅茨流量計作為標準表，通過調節閥門的開度改變流量。實驗裝置的結構示意圖如圖1所示。
　


三、實驗數據

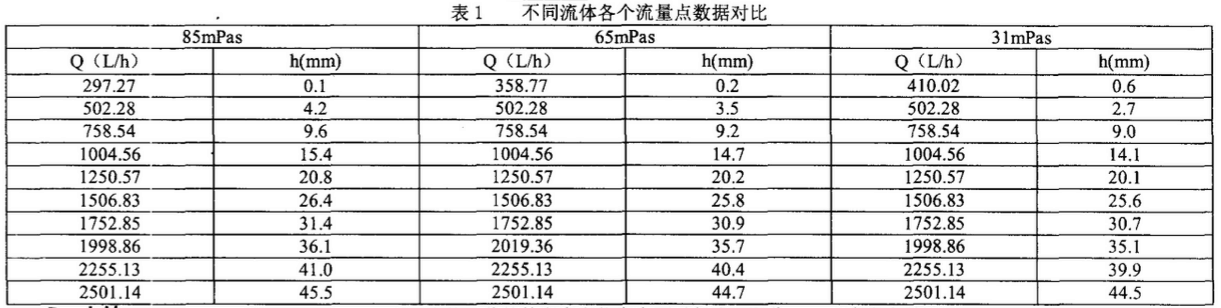

　　本文選用濃度較高的甲基纖維素的水溶液為依托，通過調節溶液的配比，調配出粘度分別為85mPa?s，65mPa?s和30mPa?s的甲基纖維素的水溶液，進行了10個流量點的測試。
　


四、小結
　　由浮子流量計的原理可知，流體粘度幾乎相同的情況下，流體介質密度不同而導致的浮子高度的變化；而本實驗中選用的甲基纖維素的水溶液的密度與水的密度十分接近，即便是調整其濃度來改變流體介質的粘度，甲基纖維素水溶液的密度變化也是十分小的，此處的密度變化完全可以忽略。因此，可以看出，我們看到的實驗現象不是由流體介質密度造成的，而是完全由流體介質的粘度變化造成的。因此，可以得出這樣的實驗結論：在相同流量點處，對于不同粘度的流體，浮子的高度是不同的，粘度越高，浮子的高度越高。(本文由潤中儀表科技有限公司整理發布)
