寫在前面：
隨著國家經濟的發展，輸油管道的復雜度也逐漸加深。輸油管道在輸油過程中，自動化儀表的運行在其中占據著重要的地位。在輸油管道自動化儀表的檢測和控制中經常會出現故障，必須要及時采取措施進行故障的排除，這對于輸油工作的安全是一項重要的保證。本文就輸油管道自動化儀表的故障排除技術進行了簡要介紹。
　　


前言

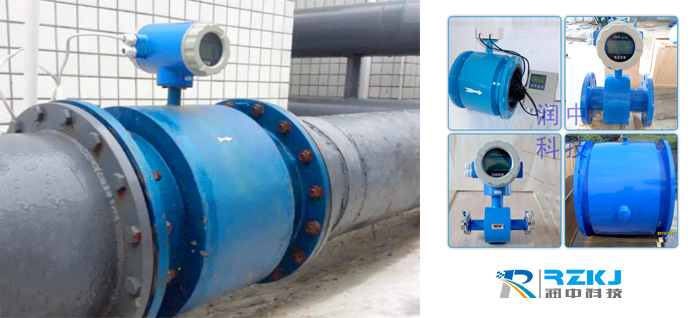

　　目前輸油管道的運行過程和技術管理都趨向于自動化的技術，在這個過程中自動化儀表的應用非常普遍，在生產中較為常見的自動化儀表表有電磁流量計，外夾式超聲波流量計，渦輪流量計等等類型。自動化儀表可以反映過程溫度、流量和氣壓等等指標，對這時的指標可以實時監控和調節，這樣就可以保證輸油的安全性和可靠性。但是目前的輸油管道的自動化儀表在操作過程中經常會出現各種故障，要采取技術排除故障，才能促進輸油管道更好的服務于人們的生產生活。
　　1輸油管道自動化儀表的常見故障
　　1.1溫度的監測不準確
　　在輸油管道的自動化儀表監測中，一種常見的故障就是溫度的監測不準確。在溫度測控不準確時，一般的現象時溫度的指示不正確，偏高或者偏低，有時可能出現溫度的變化緩慢甚至于不變動。對于這種現象，要對檢測人員進行詢問，了解儀表安裝的情況和介質的工藝，這樣可以判斷溫度的失控是否是由于熱電偶的緣故。如果是正常的故障，一般就排除熱電偶補償導線極性接反、熱電偶和補償導線不配套等因素，再就是其他的原因。
　　1.2流量的監測不準確
　　在輸油管道的運行中，無論是智能型電磁流量計，還是外夾式超聲流量計，或者智能化的渦輪流量計等產品，經常會出現的就是自動化儀表的流量指示出現故障，指數不正常，出現偏高或偏低的情況，并且有時顯示為零或者不斷的波動。自動化儀表出現流量監測不正確的現象，就應該讓操作人員了解故障的情況并且采取措施去處理問題，這樣可以保證流量的準確監測。
　　1.3壓力的監測不準確
　　這種自動化儀表的故障現象主要是儀表顯示器的壓力監測的不準確，會使得壓力指示器不正常，指示結果偏高或者偏低，其指示的數值為零或者不變化。對于電壓器指標要了解其內部的介質是什么狀態的，然后進行故障的排除和解決。壓力監測的不準確，對于輸油管道的安全性是否可以得到保證是非常重要的。
　　1.4液位的監測不準確
　　自動儀表故障的一種體現就是液位的監測不準確，一般會導致液位指示的不發生變化，出現指針忽高忽低的情況。這種情況要求對儀表的狀態和介質進行檢查，同時對被測對象是精餾塔、反應釜，還是儲罐、反應器都進行檢查。可以采用差壓式的液位計量裝置，或者采取玻璃液位計量裝置也是可以的，然后對輸油管道的液壓進行細致的檢查，從而判斷液位的自動監測儀表的誤差程度。液壓的監測的準確程度，決定了輸油管道的液壓是否可以得到很好的控制。
　　2輸油管道自動化儀表的常見故障的排除技術
　　2.1對溫度的故障排除技術
　　在自動儀表的控制中，一般會有溫度控制的故障導致的失誤。在自動儀表器出現故障后，溫度的指示器為零。溫度指示器，主要是利用熱電偶來進行測控溫度，然后將溫度信息進行轉換，變成信號好進行傳送。如果溫度顯示器出現問題，一般是導致DSC系統的顯示溫度的數值為零。在進行故障排查時，要對系統的輸入的信息進行檢查，*先檢查輸入的信號和溫度的變送器所輸出的信號是否一致，都是4mA。接著對溫度的變送器進行進一步的測溫，同時對熱電偶的信息監測，只有得到了這個信息，才能知道測溫的元件是否出現故障，如果這個沒有故障就說明了溫度變送器有故障。通過逐步監測和排除，終就可以找到溫度顯示器為零的故障原因，然后就可以將溫度變松器送去檢修，若是可以修就修，否則只能選擇換一臺。如果控制室的溫度比較低，那么也是一種故障的表現。其工作的過程是通過熱電偶作為測溫的元件進行測溫，然后由測溫裝置的雙金屬溫度顯示出來。若是輸油管道出現故障，那么就會使得控制室顯示的溫度數值要比現場的溫度要低五十度左右，這是一種反常的現象。在進行該溫度故障排除時，*先要檢查控制室的溫度顯示器，對現場的溫度熱電偶監測器熱電勢，將兩者進行比較。如果比正常溫偏低，就說明是由于熱電偶的測溫出現故障，而不是調節器的故障。這時檢查熱電偶會發現其中管內部含有大量的積水，這些積水會造成下面的短路，從而產生了電勢差。若是熱電偶測的結果溫度比較高，就是上面的積水導致部分發生斷路，從而導致了測試點的差別。這種故障的解決辦法就可以將管內的水擦干或者是吸干，然后弄干之后再將裝置裝入，后做好密封工作，這樣有助于度絕禍患。
　　2.2對液位的故障排除技術
　　自動儀表器的液位指示會出現不準確的現象，這一般是由于變壓器輸出指示比玻璃液的指示要高很多。這種故障一般是由于采用差壓變送器檢測密閉容器液位時，導壓管內充滿冷凝液，用****負遷移將負壓室內多于正壓管內的液柱遷移掉，使差壓變送器的正負壓力差△P=r*h，h為液位高度，r為密度。遇到這種故障，可以采取辦法就是先可以等待，看是否能恢復，如果能恢復那就沒有問題了，但是必須提醒操作人員下次要注意一些事項。
　　2.3電極點的指示燈出現故障的排除技術
　　電極點的指示燈一般會部分亮起，而且不滅，這也是一種反常的現象。這種故障的所表現出來的就是顯示儀表出現少數指示燈常亮故障，要逐步的監測原因，排除故障。*先要明確其工作的基本原理，其是根據介質狀態之間的不同，比如像液態的介質和氣態的介質之間就有差別，這樣性質的不同就可以讓汽包測量筒上的電極在浸入氣相（蒸汽）中對筒體的阻抗發生數量級的變化，從而將被測容器的液位轉化為電量信號，將其放大之后，就可以通過指示燈來對液位的高度進行顯示了。其故障排除的辦法一般是分析判斷出是指示燈的故障還是儀表的電極的故障。將自動儀表的指示燈相對應的接線進行斷開，如果指示燈還是亮的，那么就是指示燈出現了問題，否則相反就是電極的回路出現了故障。如果將指示燈上常亮的指示燈對應的電極的接線給斷開，指示燈滅了，就說明電極的回路是存在故障的。在明白了故障的原因之后，就要對其進行故障排除。我們*先可以清洗電極點的測量筒，不讓沾污物對電極絕緣端產生影響。這種措施實施之后，如果還沒有恢復正常，就要對電極進行拆解，監測電極兩端的絕緣電阻的情況。如果是電阻太低，就及時更換電極，同時還要注意電極之間的距離的把握。這些都是可能導致電極點的指示燈常亮的故障原因和排除的技術方法。
　　結束語
綜上所述，輸油管道自動化儀表設備對于輸油管道的正常運行非常重要，當然在這個過程中，經常會出現自動化儀表的故障問題，比如像溫度、流量、壓力和液位這些指標的不正常，都是導致故障的構成因素。為了能夠讓輸油管道的自動化儀表排除故障，可以采取措施排除溫度、液位和電極點指示燈常亮帶來的故障，這樣可以促進自動化儀表更好的工作。(本文由潤中儀表科技有限公司整理發布)
