磁翻板液位計是通過磁浮子的浮力與磁力與液體介質和外部面板共同作用的，每一個部件的故障都會導致儀表的測量失靈，無法進行正常的測量。根據潤中儀表技術部門總結的經驗來看，磁翻板液位計失靈的具體表現形式有以下幾種：

1. 實際液位上升，而液位計翻板刻度不上升沒反應，統稱“翻柱不翻”；
2. 刻度板隨著液位上升而上升并翻動顯示刻度，但是翻柱有翻動為紅色的，也有不翻的為白色（不明這里的，可以看下磁翻板液位計原理）；
3. 翻板刻度停止在某一個液位刻度不動了。


磁翻板液位計失靈的原因有很多，比如現場操作失誤或者起初安裝的時候就導致了液位計的損壞且并不知情；當然也有使用時間過長，壽命到了；也有的是儀表的部件出現的質量問題導致。根據儀表安裝的安全性原則，一般重要的罐區，都會在每個需要測量的容器上安裝兩種液位測量儀表，測量的數據相互作對比，如此就不會因為只安裝一臺液體儀表，因儀表故障而導致和測量不準了，有效地保證了生產的安全和測量的準確。客戶會針對現場安裝不止一個磁翻板液位計這一個品種，還可能安裝雷達液位計或者差壓式液位計。本文針對于磁翻板液位的幾種失靈情況作一個歸納與分析。

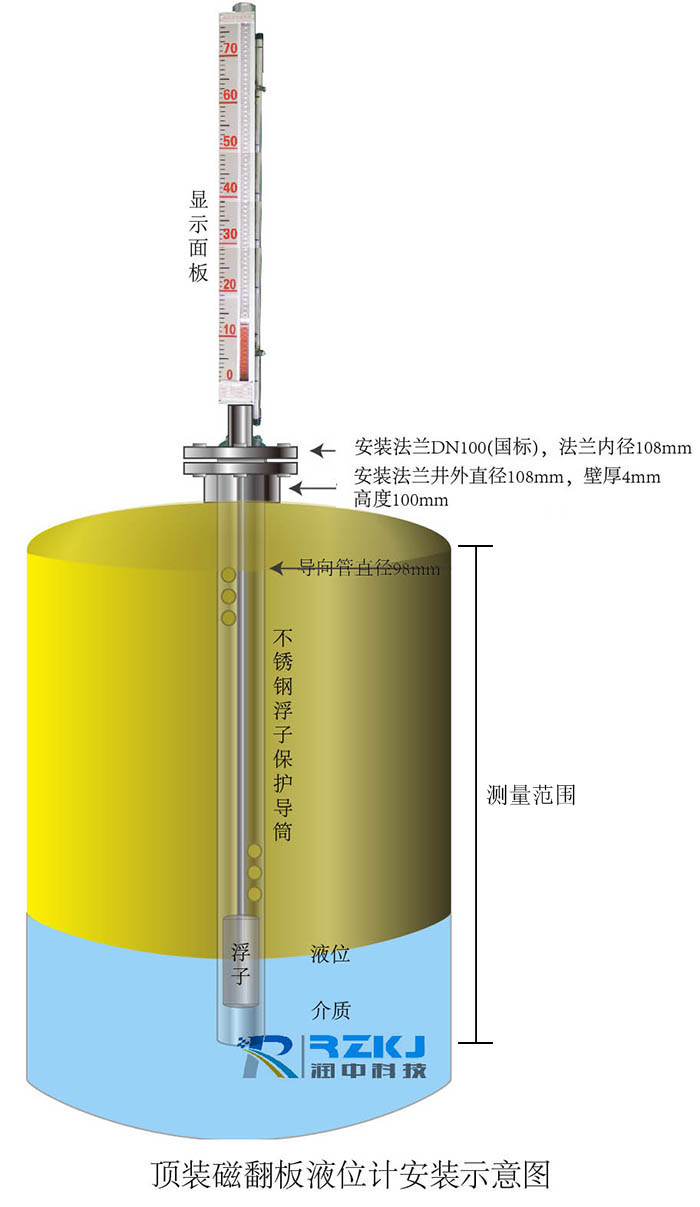

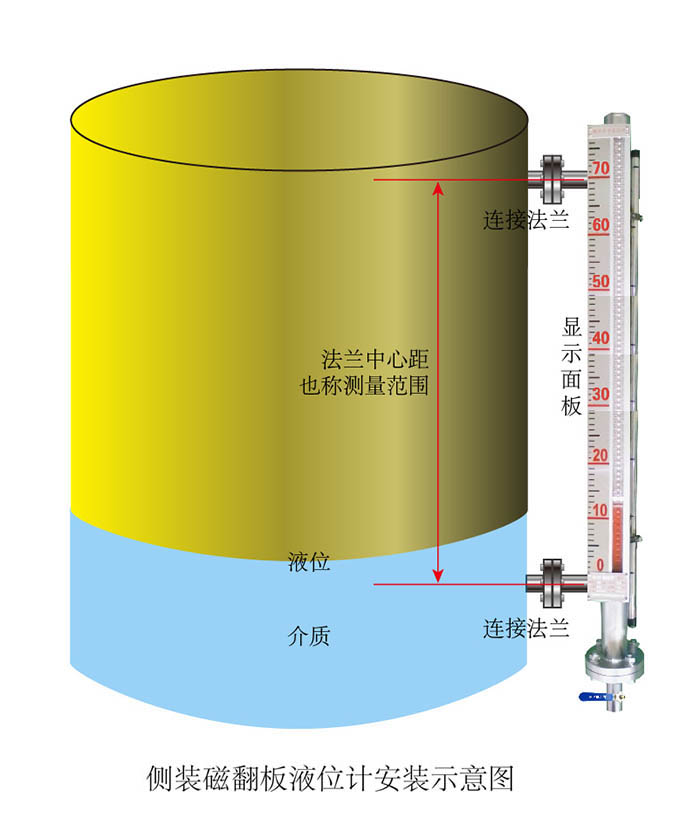

                                              安裝示意圖1                                                                                           安裝示意圖2

磁翻板液位計失靈的癥狀一：
實際液位上升，而液位計翻板刻度不上升沒反應，統稱“翻柱不翻”
磁翻板液位計結構圖

根據磁翻板液位計原理，實際液位上升，液位計主體管道內的磁性浮子也會上升，由于磁性浮子具備磁性和刻度翻板內的翻柱的磁性相互作用，從驅動翻柱從白色翻為紅色，但是這個翻柱卻沒有反應，那可以說明三件事需要排查：*先，可能浮子被卡住；二，浮子失去磁性；第三，翻柱失去磁性。以上三種可能性當中大可能性的是浮子被卡住和浮子失去磁性。

浮子被卡住一般是因為兩種原因:*先，由于現場壓力與定制液位計時提供的壓力不符，現場壓力過高，導致浮子變形卡在了管道內，所以不能上浮；二，由于介質的特性粘稠或者在一定溫度下容易產生結晶，在當初設計時候沒有采用保溫措施，導致了介質粘稠度變高或者產生結晶，導致浮子被卡住。

浮子失去磁性也是因為壓力過高，這個情況在訂購磁翻板液位計的時候一定要提供清楚現場介質壓力。浮子失去磁性跟廠家換一個即可。

第三點原因翻柱失去磁性，應該是使用時間長了，需要更換。
磁翻板液位計失靈的癥狀二：刻度板隨著液位上升而上升并翻動顯示刻度，但是翻柱有翻動為紅色的，也有不翻的為白色

這個癥狀二的原因，其實不是很麻煩，有的時候內部磁性浮子的磁性過強，會導致上升過程中驅動翻柱的時候磁力過強，導致翻柱從白色翻成紅色，又翻回白色，所以會讓人認為它翻柱不翻的故障，只需要采用類似工程廢料的東西將液位計面板與主體管道隔開一小距離大概5mm以內即可。也就是說，在液位計面板與主體管道之間夾一個類似工程廢料的東西即可。

磁翻板液位計失靈的癥狀三：翻板刻度停止在某一個液位刻度不動了。

這第三個癥狀的原因有一方面可能也是二個癥狀的原因之一，就是浮子被卡住了。“翻板刻度停止在某一個液位刻度不動了”還有另外一個現象，就是比如液位上升到1米，就不顯示了，實際液位已經上升到了2米，這個表明，1米以下是正常的，1米以上就不正常了，這個可能的原因就是翻柱壞了，可以更換面板內的整條翻柱，也可以更換1米到2米之間的翻柱。
