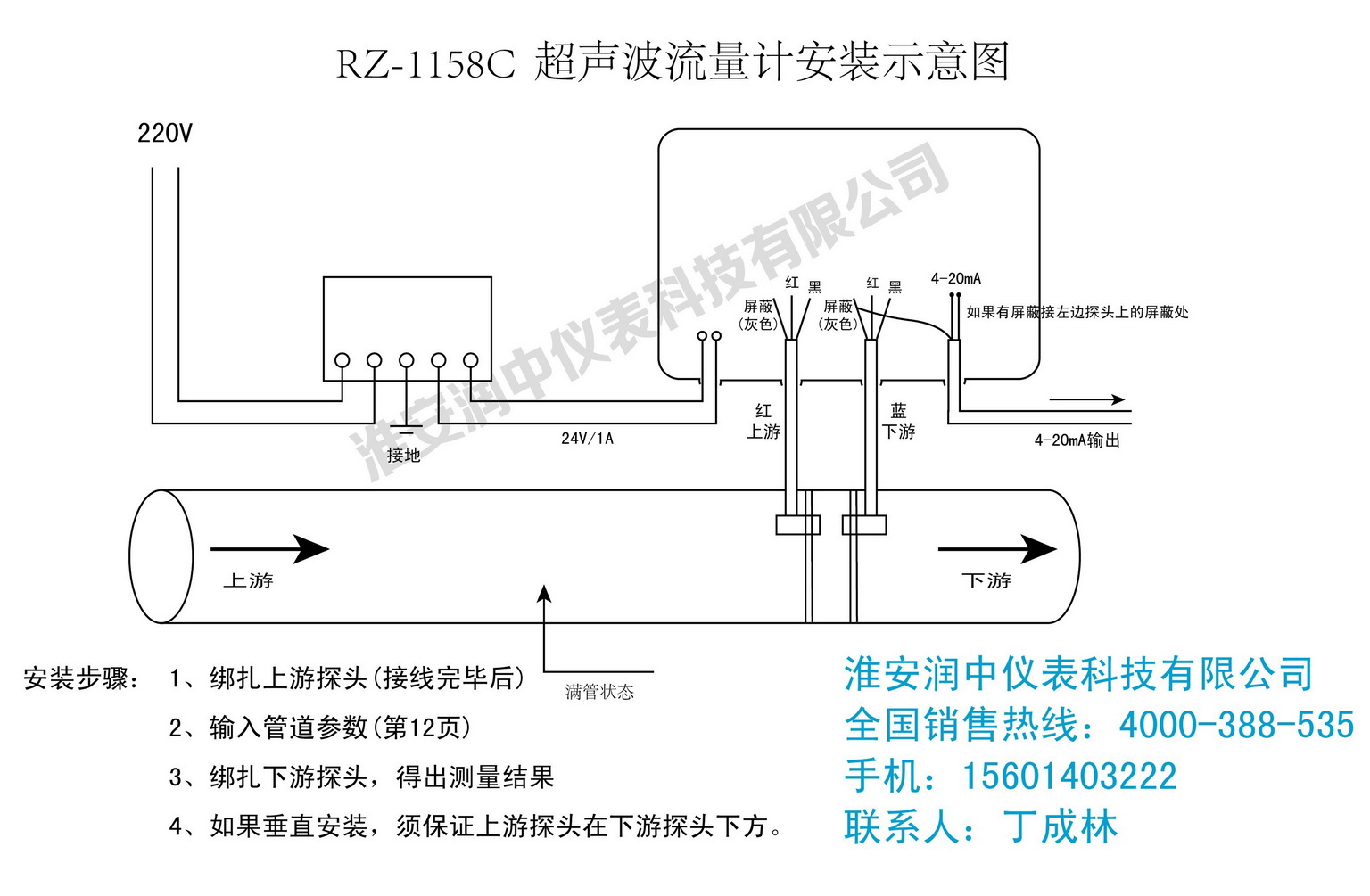

正確安裝外夾式超聲波流量計的方法步驟及相關示意圖
發表時間:2015-03-15 ??點擊次數:2573? 技術支持:1560-1403-222

在工業生產中的流量計測量,除了正常的固定式的管道類型的流量測量裝置,也經常會遇到一些并不適用于管道安裝,或者是臨時性,機動性的流量測量需求,在這種情況下外夾式超聲波流量計就可以有用武之地了,因?yàn)槌暡髁坑?jì)是一種非接觸式測量?jī)x表,可用來測量不易接觸、不易觀察的流體流量和大管徑流量。它不會改變流體的流動狀態,不會產生壓力損失,且便于安裝,所以受到普遍的歡迎。不過,超聲波流量計的安裝條件較為嚴格,安裝方法的正確與否也對于數據的測量有著重要的影響。以下就為朋友做相關的介紹:
外夾式傳感器(也就是兩個探頭)的安裝方式在一般的情況下有兩種,分別是V型安裝和Z型安裝。
Z法DN200mm-6000mm的管道優先選用Z法,在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離,并且保證兩個傳感器在同一軸面上即可,并注意發射方向一定相對(兩個傳感器方向朝里)。由于Z法是超聲波在介質傳播中直接收發,信號沒有反射,因而信號強度衰減小。所以,Z法具有信號強度高,運行可靠的特點。
V法DN15mm-200mm的管道優先選用V法,安裝時將外夾式超聲波流量計兩傳感器水平對齊,其中心線與管道軸線平行即可,并注意發射方向一定相對(兩個傳感器方向朝里)。V法具有使用方便,測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高,請注意信號強度、信號質量、傳輸時間比這幾個參數。
2. 輸入測量參數,得到安裝距離
在開始測量前需要對流量計進行初始設置,通常是10—26號菜單逐項進行設置(M39菜單備有多種語言可供選擇),設置完成后在M25可以得到傳感器安裝距離,這個距離是指兩傳感器的內邊緣距離,并按此數據安裝傳感器。
3.處理安裝點
外夾式超聲波流量計傳感器的安裝點有兩個,分為上游傳感器和下游傳感器。在處理這兩個安裝點時,一個安裝點的處理面積和探頭大小差不多即可,另一個安裝點的處理面積應該是探頭大小的2、3倍(以安裝點為中心),以便于調試信號。*先將管外欲安裝傳感器的區域清理干凈,除掉銹跡和油漆。如有防銹層也應去掉,好用打磨機打磨出金屬光澤,再用干凈抹布擦去油污和灰塵。
本文由潤中儀表科技有限公司整理發布。
