在測量液體流量時，流量計流量檢測部位產生氣穴將導致錯誤的測量。氣穴產生的原因是流量計內部壓力低于液體蒸汽壓所致。應提高工作壓力或在流量計下游裝背壓閥以提高儀表內部壓力，勿使其低于標準規范或制造廠規定的值。

流量計內部低壓力點的部位因儀表測量原理和結構而異，且有些流量計的低壓力低于背壓很多，例如孑L板鄰近其下游側，RZ-LWGQ蒸汽渦輪流量計的渦輪處，渦街流量計的旋渦發生體處。防止流量計產生氣穴所需背壓是多少？對于節流差壓式流量計的檢測件應不低于它們的初始?xì)庋〝?shù)；其他流量計按式(2.39)計算小背壓，例如對渦輪流量計和渦街流量計式中A、B兩常數分別是3和1.5。這是較保守的估計值，欲知所選用流量計的允許實際值應向制造廠查詢。

流量計上游管線配件產生的氣穴是常被忽視的—個禍源，特別是燃料、石油制品和有機溶劑產生的氣穴形成云霧狀氣泡，在其下游會保持相當長的距離，極易造成儀表測量誤差。流量控制閥在接近關閉狀態時易發生氣穴；某些三通閥和四通閥在改變流通方向時也容易產生強烈的氣穴。

在液體流動的管路中，如果某一區域的壓力降低到液體飽和蒸氣壓力之下，那么在這個區域內液體將會產生氣泡，這種氣泡聚集在低壓區域附近，就會形成氣穴，發生氣穴現象。在裝有透明管道的試驗裝置上，能觀察到氣穴的存在，它表現為在管道內一個基本不變的區域出現一個氣團。

在水流管路中，這種氣泡所包含的主要是水蒸氣，但是由于水中溶解有一定量的氣體，所以氣泡中還夾帶有少量從水中析出的氣體。這種氣泡隨著水流達到壓強高的區域時，氣泡中的蒸氣會重新凝結為液體，此時氣泡會變形破裂，四周液體流向氣泡中心，發生劇烈的撞擊，壓力急劇增高，其值可達幾百個大氣壓，不斷破裂的氣泡會使流道壁面的材料受到不斷的沖擊，從而使材料受到侵蝕。如果管路上裝有流量計，則汽蝕現象將引起測量誤差增大，并能損壞一次裝置。氣泡從形成、增長、破裂以及造成材料侵蝕的整個過程就稱為汽蝕現象。

汽蝕現象與熱力學中的沸騰現象有所不同，兩者雖然都有氣泡產生，但是汽蝕起因是由于壓強降低，而沸騰則是由于溫度升高。

液氨同其他飽和蒸氣壓較高的流體一樣，在流量測量中，流量一次裝置內或出口端極易出現氣穴現象。

處于汽液平衡狀態的流體，在溫度升高或壓力降低時，必然有部分液體發生相變。例如液氨在10℃條件下，平衡壓力為O.595lMPa，如果將壓力降低一些(例如將液氨中間槽中的氣態氨排掉一些)，必然引起一定數量的液氨汽化，升騰到氣相中。由于這一蒸發過程是從液相中吸取汽化熱，所以汽化現象發生的同時，液相溫度下降，一直降低到與槽中新的壓力相對應的平衡溫度。

同樣，如果為槽中的氣相提供一定的冷量，則有一部分氣態氨變成液態氨，槽中氣相壓力相應下降。

處于汽液平衡狀態的氨，在輸送過程中，如果溫度不變而將其壓力升高(例如用泵加壓)，或者壓力不變而將其溫度降低(例如用冷卻器將液氨冷卻)，則液氨進入過冷狀態。

處于過冷狀態的液氨，如果壓力降低一些，只要不低矛當時液氮溫度相對應的平衡壓力，液氨不會出現汽化現象。

液氨儲槽或中間槽總有一定高度，在穩態情況下，處于汽液平衡狀態的液氮，僅僅是氣液兩相分界面處的那一部分，如果槽中無冷卻管之類的附件，槽中液體的溫度可看作是均勻一致的。因此，分界面以下液位深處的液氨，由于液柱的作用使靜壓升高，所以進入過冷狀態。離分界面越遠，液氮過冷深度越深。

為了避免液氮流量測量時出現汽化現象，選用下面的設計和安裝方法將是有效的。

①選用壓力損失較小的儀表。例如有一液氨流量測量對象的大流量為40m3/h，選用DN50渦街流量計時的大壓力損失為0.02MPa，比選用DN50渦輪流量計的壓力損失(為0.025MPa)小。

②合理選擇安裝位置。流量傳感器 RZ-LWGQ蒸汽渦輪流量計 安裝位置應選擇在槽的底部出口管道上。在保證直管段的前提下，與槽的出口處應盡量近些。這樣，液氨在輸送過程中，可減少經輸送管道從大氣中吸收熱量。同時，安裝位置應盡量低些，這樣可提高過冷深度。

③將調節閥安裝在流量計后面。圖3.52所示的流程中，氨中間槽與氨分離器之間有較大壓差，此壓差絕大部分降落在調節閥上。液氨流過此閥時，壓力突然降低，一定數量的液體汽化，從而出現氣液兩相流。為了避免流過流量計的流體中存在兩相流，節流閥必須裝在流量計下游。如果氨分離器的液相出口配有切斷閥，則正常測量時必須將切斷閥開足。在現場曾經發生過切斷閥逐漸關小的同時，流量計示值不僅不下降反而大幅度升高的情況，就是因?yàn)榍袛嚅y關小時，液氨迅速汽化，體積膨脹數十倍到數百倍，從而使輸出與體積流量成正比的速度式流量計輸出突然升高，出現短時間的虛假指示。

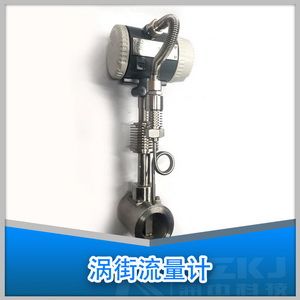

④提高過冷深度。潤中儀表科技有限公司提出了該公司生產的RZ-LUH型渦街流量計壓力損失和不發生氣穴現象的管道壓力計算公式，即

 式中 Δρ——壓力損失， MPa；

ρ——液體的密度， kg/m3；

V——流速， m/s；

p——低管道壓力(**壓力)， MPa；

ρ——流體的飽和蒸氣壓(**壓力)， MPa。

如果能滿足式(3.102)的要求，肯定能不產生氣穴，但是在使用現場往往滿足不了這一要求，幸運的是該公式的二項提供了解決問題的另一個方法，即降低液體的飽和蒸氣壓。從前面分析可知，對于一種確定的液體，其飽和蒸氣壓ρ0是其溫度的函數，溫度越低P0越低。液氮在進流量計前，經適度冷卻，使溫度降低，從而如降低，這樣，盡管流量計進口壓力不變，也能收到不產生氣穴的效果。

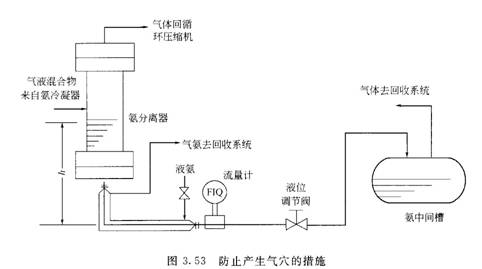

冷卻進流量計的液氮在氨廠不是一件難事，只要將流量計前一定長度的管道改為夾套管，并引入少量的液氨經節流膨脹，汽化后的氨溫度降低，為管中的液氨提供冷量，汽化后的氨放出冷量后進回收系統。流程示意如圖3.53所示。
