潤中儀表科技有限公司熱銷的經濟型外夾式超聲波流量計RZ-1158C是一款應用**、通用經濟型、外夾式、時差法超聲波流量計。它不僅具有卓越的測量性能也具有非常簡單的安裝方式，無需破管、無需停水，便可以讓客戶輕松實現靈活的管道流量測量。該套產品還可以配備**安裝夾具，無需日常維護，長期提供可信、無飄移的測量。

該產品采用了的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。同時，它使用的聲聚焦技術，使產品在連續測量時的信號接收與品質上得到顯著增強。

潤中RZ-1158C由變送器、傳感器兩部分組成。外夾式探頭具有安裝簡單，無需破管，現場無需停產等特點。特別適用各種耐壓要求的現場流量測量。這種安裝方式無運動部件，與傳統流量計相比，具有可靠性高，維護率低的顯著特點。

潤中RZ -1158C超聲波流量計采用了的模塊化一體式設計，獨立菜單操作，液晶背光顯示。產品變送器防護等級達到IP65，傳感器防護等級達到IP68，適應于潮濕、浸泡等惡劣環境下的使用。

潤中RZ-1158C超聲波流量計集合了目前工業場合使用的RS485通訊接口、4-20mA電流信號、脈沖輸出、MODBUS協議，可以構成流量計量管網需求。另外產品可以擴展使用太陽能、雷姆電源、防爆/隔爆等功能模塊，使產品能夠滿足各種應用環境的使用。



潤中RZ-1158C超聲波流量計采用外夾式安裝，在變送器菜單中輸入現場管徑大小、管壁厚、管材、測量介質、探頭安裝方式，即可測算出探頭安裝距離進行安裝。完成產品電氣連接后即可進行測量工作。即使是*先次使用，也可輕松實現測量。

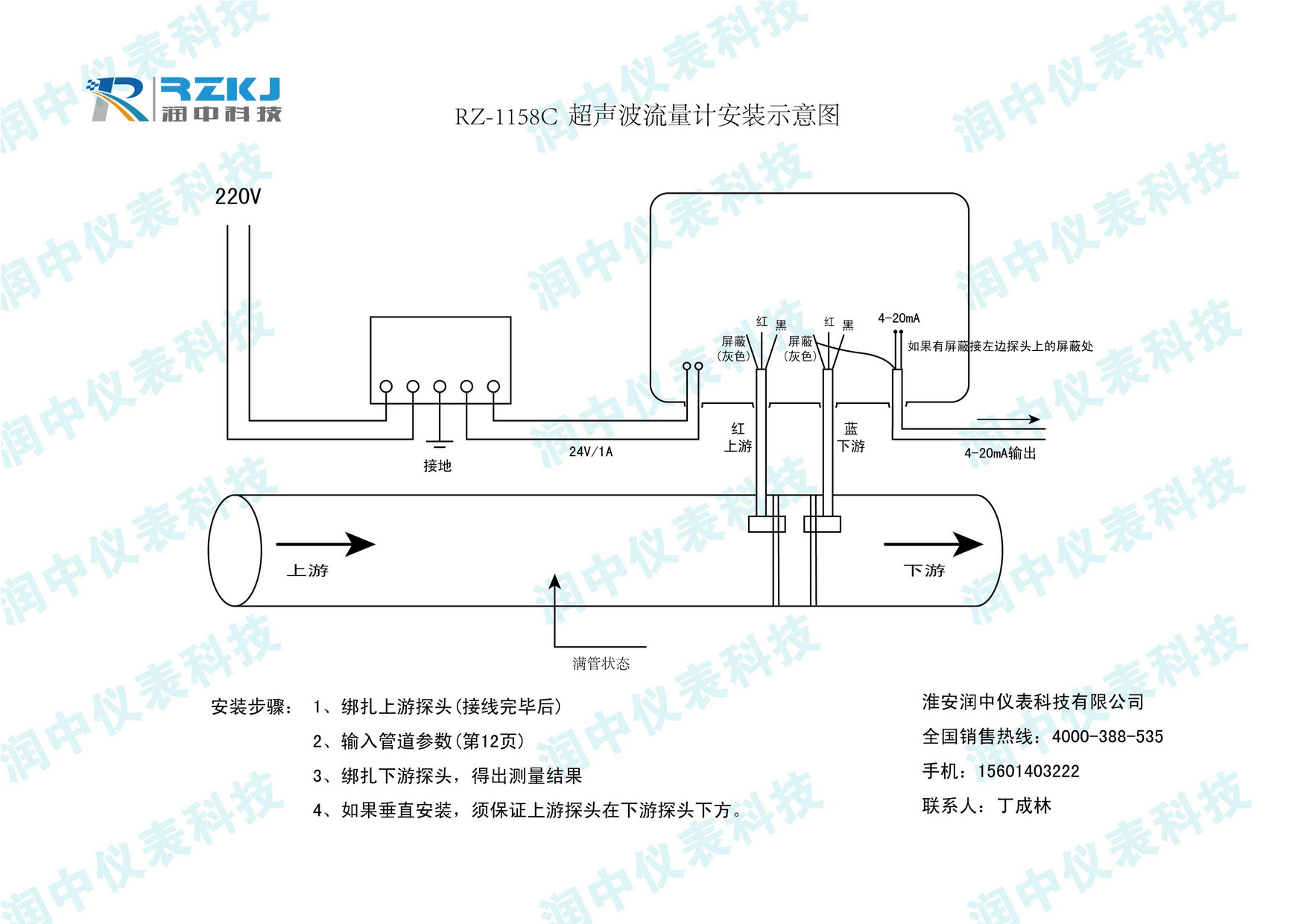

說明：

DC+ 電源正極           E   屏蔽線              E   屏蔽線

DC– 電源負極           UP+ 紅色線芯            DN+ 紅色線芯

GE 接地               UP– 黑色線芯            DN– 黑色線芯

注意：傳感器電纜的端頭上游（UP）為紅色，下游（DN）為藍色

二．測量點選擇安裝位置，如圖：

說明：測量點要選擇前10D、后5D以內的均勻直管段（D為管直徑），RZ-1158C外夾式超聲波流量計的超聲波傳感器一般安裝在管的9點、3點鐘位置。應避開6點、12點的位置。
