在火力發電廠的工業生產現場，常見的汽包水位監測儀表一般有云母雙色水位計、磁翻板液位計、電接點水位計、差壓水位計等。根據我們市場調查的情況來看，目前各種水位計的使用狀況都有其自身的特點。其中云母雙色水位計、電接點水位計和差壓水位計屬于早期的產品，磁翻板液位計在工業生產中被投入的時間較早，使用范圍也較為**，大家都耳熟能詳。而關于磁翻板液位計在汽包監測水位的應用，則是近些年才開始興起的的。因為磁翻板液位計具有獨特的測量原理和結構特點，與其他水位計相比有著不可比擬的優點。

目前，磁翻板液位計的生產與工藝已經日趨成熟，不僅可以應用到高溫高壓的汽包上，也逐漸在除氧器、凝汽器、高低壓加熱器、疏液箱、水箱、油箱、酸堿儲存等裝置的液位測量中得到推廣與應用。

*先我們先簡要描述一下磁翻板液位計的組成及優越性磁翻板液位計

磁翻板液位計都主要由筒體、浮子、顯示器件等部分組成。其測量筒主體部分均采用1Cr18Ni9Ti不銹鋼材料制作。顯示器件由鋁合金型材支架和紅綠陶瓷轉子制成。

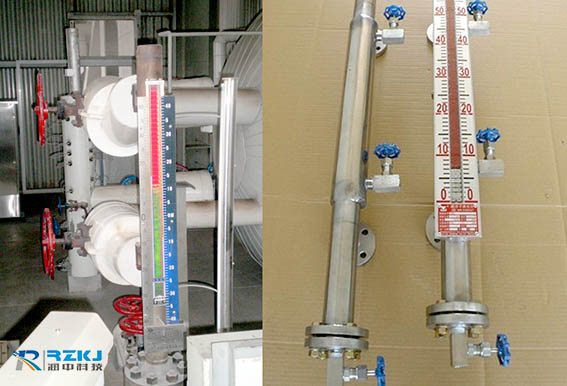

磁翻板液位計近年來，比較的磁翻板液位計為B69-16～32/2-CF系列光電型雙色磁翻板液位計。該光電型液位計與普通磁翻板液位計一樣，也是由筒體、浮子、顯示器件、取樣管部件等部分組成。所不同的是，光電顯示型液位計顯示器件采用1Cr18Ni9Ti不銹鋼材料和紅綠雙色LED發光管制成。比如潤中儀表科技有限公司生產的RZ-UHZCM型磁敏雙色液位計屬于這種類型，該產品的主要特點和優點如下：

1．光電顯示器采用進口雙色超高亮LED燈組成，磁翻板液位計LED燈支持熱拔插式連接方式，更換備件方便，方便維護。

2．顯示器將液位顯示汽紅水綠的效果，液位上升時LED發光管顯示綠色，液位下降時顯示紅色，根據發光管的紅綠位置從標尺可直接上讀出液位的具體數值。

3．紅綠雙色LED燈色澤純正，顯示清晰、醒目。該紅綠LED燈作為發光體，不同于一般的磁翻板或是磁轉柱，特別是在電視監視上，有著其他磁翻板液位計達不到的效果。所顯示的紅綠顏色色澤明亮純正，有別于一般產品在電視上顯示發白的情況，達到就地和電視顯示清晰一致，適合用戶需要。而且用戶可自由在現場進行大范圍調節亮度，不受現場環境影響。

磁翻板液位計產品的主要構成部件包括如下：1．排污管；2.磁翻板液位計浮子；3.磁翻板液位計金屬軟管；4.磁翻板液位計1/2”管螺紋接頭；5.筒體；6.取樣管；7.光電顯示器；磁翻板液位計8.電源箱
　
其次磁翻板液位計具有很的強可靠性和測量穩定性磁翻板液位計

由于該磁翻板液位計的特點是被測介質與顯示器件是相互隔離的。所以就保證了其能夠具有良好的密閉性和安全可靠性，適用于高溫、高壓、有毒、有害、強腐蝕性等不同介質的測量，而且具有測量范圍大、安裝方便、讀數直觀、維護量少、使用安全、防腐、防爆等特點。這些特點使得磁翻板液位計具有了運行穩定、可靠性強、無泄漏、液位顯示清晰、運行安全、免沖洗、免維護等諸多優點。特別是運行安全、無泄漏、免維護的優點，是其他水位計無法比擬的，非常適合典型的化工行業企業。使用該液位計不僅可以改善工作環境，降低使用成本，還可提高安全生產系數，保障有關工作人員的人身安全。

關于磁翻板液位計的種類
　
　按壓力等級分，磁翻板液位計有三種：
中低壓磁翻板液位計：B49-1.6～6.4-CF/2/3，公稱壓力≤6.4MPa
次高壓磁翻板液位計：B49-10-CF/2/3，公稱壓力≤10Mpa
高壓磁翻板液位計：B49-16～32-CF/3，公稱壓力≤32Mpa
（其中/2代表附帶液位開關型，/3代表遠傳取樣功能）。
高壓磁翻板液位計主要用于電廠鍋爐汽包上或使用環境類似于汽包的高溫高壓容器。

高壓磁翻板液位計的測量筒采用不銹鋼材料制成。高壓浮子是采用高強、耐腐、絕磁的TC4材料來制作的，可靠性強和安全系數高，高溫?zé)嶙冃涡　y量筒體除連接法蘭外，沒有其他的泄漏點，無需像云母雙色水位計那樣頻繁更換密封易損件。而連接法蘭處采用的是不銹鋼石墨纏繞墊或不銹鋼齒形墊密封，因而該水位計的密封性能好，可以做到完全無泄漏。

考慮鍋爐汽包高溫、高壓的特點，浮子的制作采用了特殊的技術和工藝方法。一方面磁鋼選用稀土釤鈷系永磁材料，該材質的剩磁密度、矯頑力、大磁能積等各項指標均較高，并且高溫退磁曲線較平坦。另一方面為提高浮子抗外壓強度，浮子采用分段制成的方法。每段浮子管段都由α+β相鈦合金中綜合性能好的TC4棒材車制而成。各管段之間用由TC4棒材車制的支撐環來連接，各管段內部亦由車制一體的支撐環。各管段之間的連接采用的是高頻等離子自動焊，焊縫美觀、牢固。
　
本文小結
綜上所述，針對于目前的發電廠家的使用現狀，由于該液位計具有安全，無泄漏，免維護的特點。所以高壓磁翻板液位計應該屬于一種測量高溫高壓容器特別是鍋爐汽包液位較理想的液位計。潤中儀表科技是**從事磁翻板液位計生產的企業，在磁翻板的選型、安裝、維護等方面具有非常強的優勢，所服務的企業也遍布國內各地，產品皆選用原料，品質可靠、性能穩定，是各大發電企業和化工、制藥、環保等企業在測量液位的優選擇。

本文由潤中儀表科技有限公司整理發布。
