在工業生產，比如石油、化工、制藥等工業生產中被測的介質具有強腐蝕性或具有固體顆粒時，需要一種檢測元件與介質不直接接觸的流量測量儀表。電磁流量計便是這一類型測量儀表的典型代表。本文就電磁流量計的工作原理和其具有的優點和缺點作一個簡要介紹。
    (1)電磁流量計的檢測原理
實際的電磁流量計如圖5—8所示，電磁流量計是利用電磁感應原理制成的流量測量儀表，可用來測量導電液體的流量。

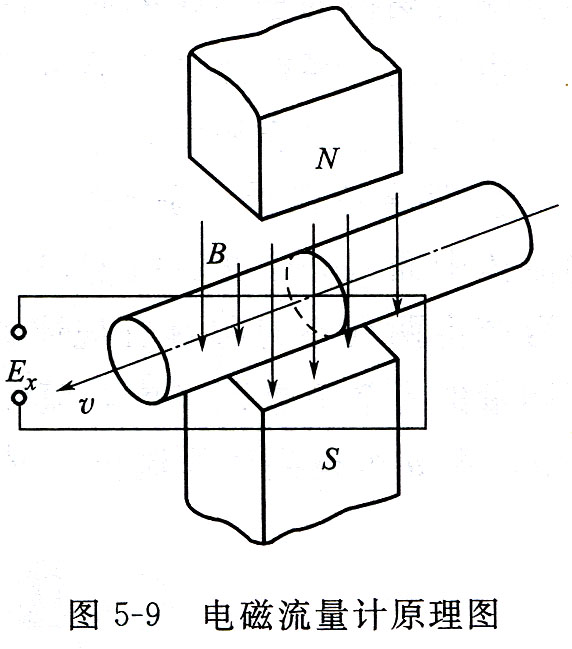

電磁流量計是電磁感應定律的具體應用，如圖5—9所示，當導電的被測介質在管道內運動時，切割磁力線，在管徑方向上產生一個感應電動勢，流速越快感應電勢越大，液體充滿整個管道，管道直徑和磁場強度一定時，感應電勢正比于體積流量。
(2)電磁流量計的特點
    優點：壓力損失小，適用于含有顆粒、懸浮物等流體的流量測量；可以用來測量腐蝕性介質的流量；流量測量范圍寬；流量計的管徑小到1mm，大到2m以上；測量精度為0.5～1.5級；電磁流量計的輸出與流量呈線性關系；反應迅速，可以測量脈動流量。
缺點：被測介質必須是導電液體，不能用于氣體、蒸汽及石油制品的流量測量；流速測量下限有一定限度；工作壓力受到限制。結構也比較復雜，成本較高。
本文由潤中儀表科技有限公司整理發布。
