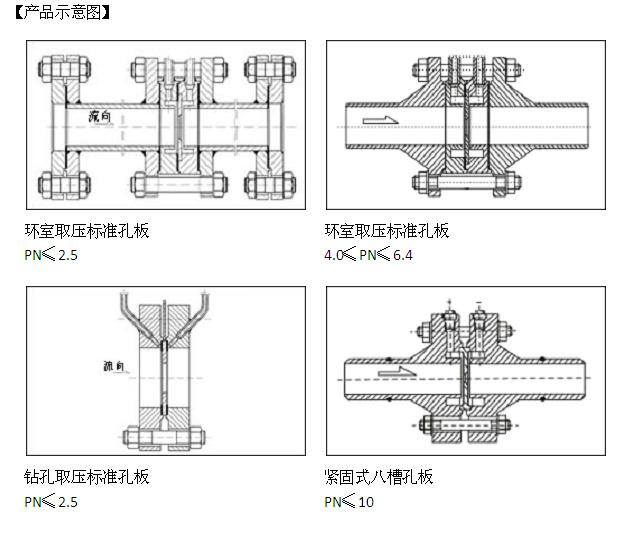

孔板流量計是一種應用為**的流量儀表類型之一，雖然近年來隨著不斷有新的技術應用于流量測量領域，比如電磁流量計、超聲波流量計，渦輪、渦街等，但是孔板流量計在使用量仍然很大，因為其因為標準節流件是全用的,并得到了國內標準組織的認可,無需實流校準,即可投用,在流量傳感器中也是**的;結構易于復制,簡單牢固性能穩定可靠價格低廉;應用范圍廣,包括全部單相流體(液氣蒸汽)部分混相流,一般生產過程的管徑工作狀態(溫度壓力)皆可以測量;檢測件和差壓顯示儀表可分開不同廠家生產,便與**化規模生產.在流量計的安裝和使用過程中，沒有嚴格遵守技術要求和設計所提供的數據而找成的誤差。所以其優勢還是很明顯的，這也是許多企業仍然鐘情于孔板流量計的原因所在。



由于孔板流量計本身的結構所限，所以其測量的精度并不高，有許多因為安裝時系統原因會導致誤差，并且這種誤差的大小是無法估計的。但是通過對造成誤差因素的分析，可以將誤差降低。孔板流量測量系統安裝使用時，必須符合下列技術要求：
1）孔板安裝時，他的開孔中心和管道中心軸線同心，而且它的端面與管道軸線垂直；
2）孔板上、下游側取壓孔軸線符合距孔板上、下游端面的距離為25.4±0.8mm的要求；
3）取壓孔的軸線應與孔板上下游側2D測量管長度的內圓柱的軸線垂直，取壓孔的軸線與孔板兩端面向外傾斜角的夾角不大于3度。取壓孔直徑不應大于0.08D；
4）孔板安裝需要前后直管段，直管段的長度與孔板上游側局部阻力件的形式和直徑比β有關，其確定方法如下表：

表. 孔板與阻流件之間所要求的直管段長度（無流動調整器）
（數值以管徑D倍數表示）

直徑比β	孔 板 上 游 側 （入口）
	單個90o彎頭 兩個90o彎頭 在任意平面 (S＞30D)		在同一平面上的兩個90o彎頭，S形狀 (30D≥S＞10D)		在同一平面上的兩個90o彎頭，S形狀 (10D≥S)		在垂直平面上的兩個90o彎頭， (30D≥S≥5D)		在垂直平面上的兩個90o彎頭，(5D＞S)		單個90o三通		單個45o彎頭在同一平面上的兩個45o彎頭，S形狀(S＞22D)
	A	B	A	B	A	B	A	B	A	B	A	B	A	B
0.20	6	3	10	10	10	10	19	18	34	17	9	3	⑤	⑤
0.40	16	3	10	10	10	10	44	18	50	25	9	3	30	9
0.50	22	9	18	10	22	10	44	18	75	34	19	9	30	9
0.60	42	13	30	18	42	18	44	18	65	25	29	18	30	18
0.67	44	20	44	18	44	20	44	20	60	10	36	18	44	18
0.75	44	20	44	18	44	22	44	20	75	18	44	18	44	18



直徑比β	孔 板 上 游 側 （入口）										孔板下游側（出口）
	漸縮管在1.5D到3D的長度內由2D變為D		漸擴管在D到2D的長度內由0.5D變為D		全孔球閥或閘閥全開		對稱突縮管		溫度計套管或插口直徑小于0.03D		前面全部阻流件類型和密度計套管
	A	B	A	B	A	B	A	B	A	B	A	B
0.20	5	5	16	8	12	6	30	15	5	3	4	2
0.40	5	5	16	8	12	6	30	15	5	3	6	3
0.50	6	5	18	9	12	6	30	15	5	3	6	3
0.60	9	5	22	11	14	7	30	15	5	3	7	3.5
0.67	12	6	27	14	18	9	30	15	5	3	7	3.5
0.75	22	11	38	19	24	12	30	15	5	3	8	4

孔板流量計在惡劣的安裝條件下，可能的話采用流量調整器。溫度計套管的安裝不會變更其上游側的小直管段長度。
小直管段長度是指孔板的上下游阻流件與孔板之間的長度，該長度是從靠近的彎頭或三通的曲面部分下游末端或漸縮管和漸擴管的錐管部分下游末端測量起。
