RZ-1158C外夾式超聲波流量計在管道上不同安裝點的選擇
一、RZ-1158C外夾式超聲波流量計概述
潤中外夾式超聲波流量計BR-1158C是淮安潤中科技有限公司近年來向市場推出的一款品質優良的時差式超聲波流量計產品,這是一款應用**、通用經濟型、外夾式、時差法超聲波流量計。該產品具有非常簡單的安裝方式,無需破管、無需停水,就可以讓客戶輕輕松松實現靈活的管道流量測量。該產品還可以配備**安裝夾具,無需日常維護,長期提供可信、無飄移的測量。它采用了的數字相關技術和智能自適應聲波技術,使它的測量穩定性更加突出。因?yàn)樵摦a(chǎn)品應用了的聲聚焦技術,能夠使產品在連續測量時的信號接收與品質上得到顯著增強。投放市場以來,銷量汪斷攀升,得到了廣大用戶的交口稱贊。
二、技術參數及選型
選型格式:BR1158C-A口-B口-C口-D口-E口
|
型號 |
描述 |
|
BR1158C |
名稱:經濟型超聲波流量計 |
|
A |
I/0選項 |
|
1 |
OCT頻率輸出,4-20mA,RS-485通訊接口 |
|
E |
GPRS功能 |
|
B |
變送器機箱 |
|
1 |
外殼:IP65,PC/ABS塑料 |
|
2 |
防爆機箱,Exd II B T4 |
|
3 |
防爆機箱,Exd II C T4 |
|
4 |
防爆機箱,Exd II B T6 |
|
5 |
防爆機箱,Exd II C T6 |
|
C |
傳感器 |
|
CP |
常溫外夾式傳感器 |
|
CH |
高溫外夾式傳感器 |
|
MC |
**外夾式傳感器 |
|
D |
電纜長度 |
|
009 |
標準電纜長度:9m |
|
XXX |
傳感器電纜長度:每5米為一個加長單位,長可加長到305米 |
|
E |
電源轉換器 |
|
1 |
不需要 |
|
2 |
需要(輸入220V,輸出12V,負載電流1A) |
|
配置舉例:BR1158C-1-1-CP-N-009-1常溫塑料外夾式傳感器,標準I/O,ABS/PC機箱,無傳感器防爆等級,9米電纜,無電源轉換器 |
|

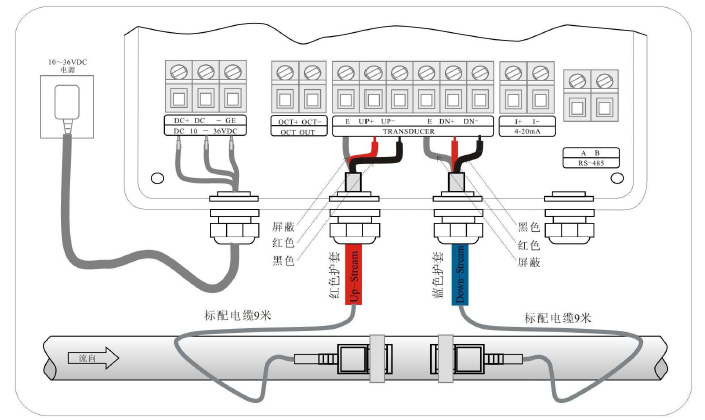

三、接線

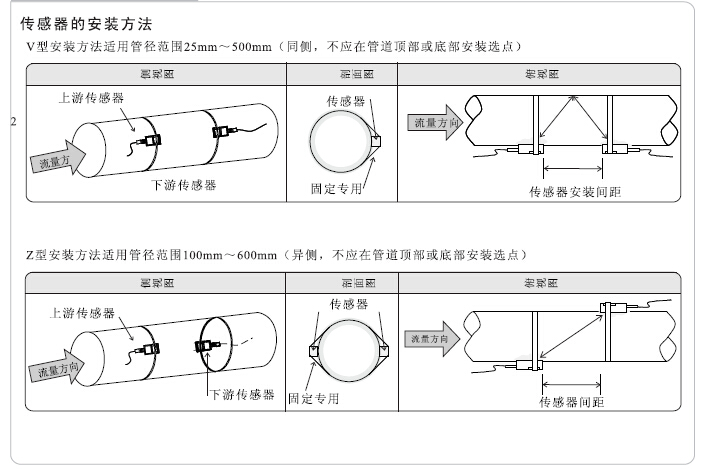

四、安裝方法

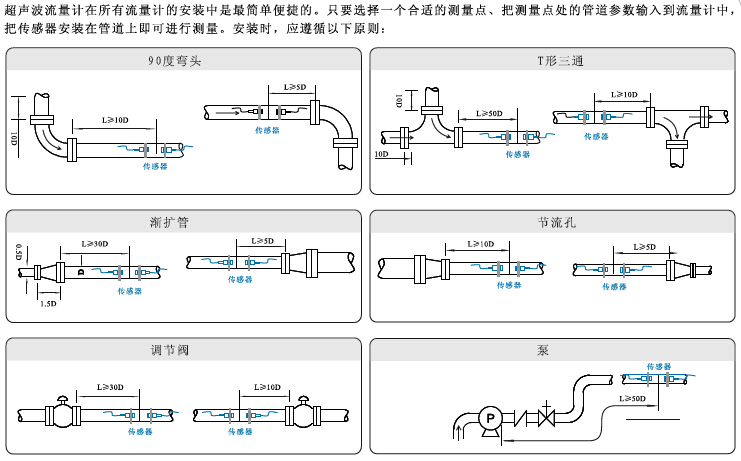

五、安裝點選擇
RZ-1158C超聲波流量計在所有流量計的安裝中是簡單方便的,我們中需要選擇一個恰當?shù)臏y量點,通過將測量點的管道參數輸入流量計測量系統中,便可以方便地實現傳感器在管道上的流量測量。

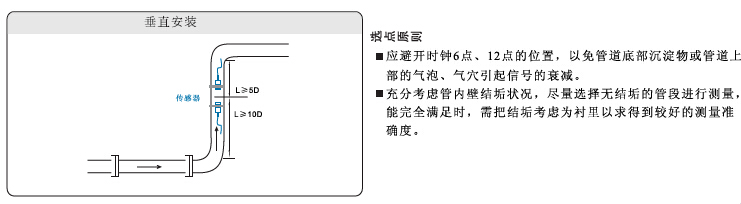

在儀表的現場安裝中,我們需要遵循以下的幾個原則,具體要求見圖示:
