工業生產中的流量測量和液位測量是兩個重要的生產數據，甚至有時候是用來衡量一個部門和企業的業績指標。這兩個數據都屬于動態的物理量，在不同的運行狀態，不同工況條件下，對于這兩種動態量都有著不一樣的要求。由于流量計和液位計設備在測量過程會受到現場條件各種影響，會帶來流量數數據和液位數據產生不同程度的波動，也給其測量結果的準確性帶來了嚴峻的挑戰。



       在目前的技術條件支持下，電磁流量計是一種應用范圍為**的流量計之一，電磁流量計有著其他類型的流量計不具有的特獨的測量優點。作為一種精確度相當高的流量計，電磁流量計在自身檢定合格的基礎之上，受本身測量系統的影響以及現場測量條件的干涉，仍然會出現一定的計量誤差。為了在實踐工作中縮小這一誤差，提高電磁流量計的準確性，潤中儀表科技有限公司作為一家**的電磁流量計供應商，多年以來積累了大量的關于產品使用與維護的經驗，撰寫此文重點從電磁流量計的準確選型以及電磁流量計的合理安裝這兩個方面入手，系統研究了提高電磁流量計準確性的主要方法與措施，望能夠引起業內人士的**關注與重視。
　　
一、電磁流量計的準確選型
　　*先，需要實現對電磁流量計傳感器口徑的合理選擇：這一指標的選擇將對流體在管道中的流速大小產生決定性影響，同時也會對輸出電勢參數產生明顯影響，故而，在選擇電磁流量計的過程當中，并不一定需要以連接工藝管道的口徑作為選擇指標，而應當根據實際的使用流量進行選擇。一般來說，在待安裝管道內部流體流動速度在1.5～3.0m/s區間的情況下，傳感器的口徑需要與待安裝管道口徑保持一致，而在管道內部流體流動速度<0.5m/s的情況下，則需要將儀表口徑控制在管道口徑以下標準。
　　其次，為了適應不同介質的測量條件，比如流體介質的溫度、壓力、腐蝕性、磨損性等的要求，要選用不同的內襯、電極材料。若傾向于耐磨損性能，則多建議選擇聚氨酯橡膠材料，若傾向于耐腐蝕性能，則傾向于選擇聚四氟乙烯材料。

二、電磁流量計的合理安裝
          第1點，從安裝管路要求的角度上來說，同初始校核時的數據而言，電極平面狀態下的流速分布已開始呈現出一定的差異。在此過程當中，造成特殊流速分布的主要指標就在于傳感器上游管道連接件的配置水平。若出現管路安裝方面的問題與缺陷，可能導致電磁流量計在其正常的使用過程當中發生較為明顯的量值偏移問題。
同時，從工程實際應用的角度上來說，傳感器前段、后段直管段的安裝需要確保流速能夠在中心軸的參照下呈完全對稱型的分布關系，這對于確保電磁流量計作業準確性而言有重要價值。同時，值得注意的一點是：電磁流量計的準確性也可能受到了測量管內導電流體電導率水平的影響。為了消除這一因素對電磁流量計準確性的不良影響，需要采取的措施為：若受到工程實踐運行工況要求，需要在安裝有電磁流量計的管道內部加入其他類型的介質，則介質對應的加入工作需要在電磁流量計安裝下游區段內進行。若受客觀因素影響，需要在上游加入介質，則需要盡量提高注入?yún)^(qū)域與電磁流量計安裝區域的間隔距離（基本控 制要求為≥50*測量管內徑），通過此種方式，確保在新介質加入下，流體流經電磁流量計更加的均勻與平穩。

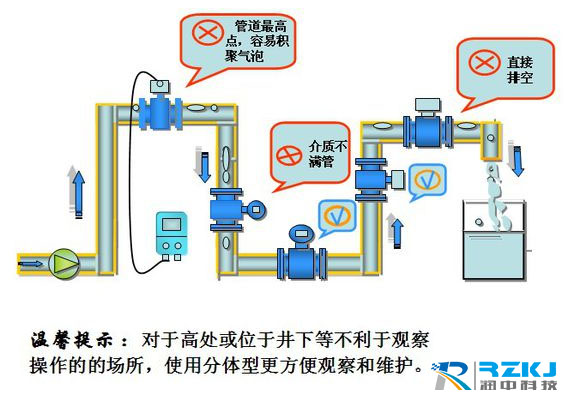

　　第2點，在對電磁流量計進行安裝的過程當中，需要確保流量計測量管內部充滿流動流體。也就是說，測量過程中要保證測量儀表測量管段內的液體是滿管測量。主要依據在于：在電磁流量計對管道內部流量水平進行測量的過程當中，所獲取的主要因素包括電機斷面面積以及電機平面流動速度這兩個方面，以上兩項指標之積則為電磁流量計終所顯示的測量數值。故而，電磁流量計測量管只有在滿溢狀態下才能夠確保所獲取數據的**可靠。在水平安裝電磁流量計的過程中，需要將流量計置于管道底部。在此基礎之上，針對氣體-液體混合或固體-液體混合的管道而言，除需要按照以上方式進行安裝以外，還需要以傾斜姿態放置流量計，避免混項流體當中的氣體或固體出現分離，影響測量的準確性。
           第3點，需要做好在電磁流量計安裝過程當中接地以及接液方面的工作。在應用電磁流量計對管道內部流體流動速度進行測量的過程當中，傳感器輸出信號與電極間所對應的電壓差水平處于均等狀態。因此，為了確保流量計的平穩、可靠運行，就需要設置一個零電位的基準點作為參照。故而，在此過程當中，接液處理的核心在于：將管道內部導電液體接地設置為零電位的基準點參照；而同時接地處理的核心則在于：避免電磁流量計在測量流體流速過程當中受干擾影響，并對電磁流量計進行合理的安全保護。
與此同時，接地處理還能夠使靜電感應以及電磁感應所可能誘發的噪聲電壓得到有效的抑制，剔除對測量數據的干擾。通過對接地電阻水平的控制，使回路雜散電流壓降水平明顯降低，依賴于降低共模干擾電壓的方式，達到鞏固電磁流量計測量準確性的目的。
　    第4點，在電磁流量計的安裝過程當中，需要大限度的擴大安裝區域于磁源或振動源的距離，通過接地連接的方式，提高計量的準確性。當前技術條件支持下，建議控制電磁流量計接地狀態下的電阻值≤100.0Ω單位。特別是針對有防爆要求以及防雷擊要求的電磁流量計而言，接地狀態下的電阻值控制標準應當為≤10.0Ω。
　
三、本文結語
          通過以上介紹，我們可以看出除選型以及安裝方面的質量控制措施對于提高電磁流量計準確性有重要影響。另外，在電磁流量計投入運行的后期維護管理工作當中，還需要做好對電磁流量計電極污染的防治工作，及時對污染區域進行清垢處理，同時，還需要定期由專人對接地電阻數值進行測量，以保障電磁流量計能夠在安全范圍內可靠、高效的運行，獲取精確的測量參數。只有通過合理的精心的維護，才能保證儀表裝置始終處一種穩定可靠的運行狀態，這對于提高設備的壽命，確保生產的穩定進行進而提高企業生產的經濟效率都是有著非常重要的意義的。
本文由潤中儀表科技有限公司整理發布。
