抗干擾型磁翻板液位計改造方案與投產情況分析
發表時間：2018-07-17 ??點擊次數：1000? 技術支持：1560-1403-222
本文背景：
普通的磁翻板液位計，是通過磁耦合效應的原理進行工作以實現液位現場顯示的效果，在加裝信號遠傳部件后可實現磁翻板液位計4-20mA遠傳信號的輸出。由于其工作是基于電磁感應來工作的，所以一是測量過程中遇到周圍的動力設備或者輸電電纜的強電設備造成的外來電磁場的干擾時，液位計自身的電磁場等零部件，在長期受到外部磁場的作用下，必然會出現消磁或磁性紊亂現象，以至于無法正常工作，現場測量顯示數據錯誤和遠傳信號也不正常。本文案例中對這種情況，在一般普通磁翻板液位計基礎之上進行改進，加裝相應的防磁罩，利用金屬罩來達到周圍的電磁場對翻板液位計的磁效應的效果，解決了翻板液位計在磁感應現場受干擾的影響，避免了由于動力設備或電纜等強電設備造成的感應電場干擾，確保翻板液位計的正常運行。
1 磁翻板液位計
通常的磁翻板液位計多安裝在各種塔、罐、槽、球形容器和鍋爐等設備中，用于檢測介質的液位。磁翻板液位計通過測量筒體中的磁浮子，利用磁耦合傳遞到磁翻板指示器，驅動黃黑翻板旋轉180 度；當液位上升時為黃色，當液位下降時為黑色， 黃黑交界處為容器內液位實際高度。在一些撬裝設備等場所，由于安裝空間所限，磁翻板液位計距離離心泵等動力設備較近，在機泵設備運轉時，容易形成以電動機或動力電纜為中心的感應磁場，使臨近的磁翻板液位計測量筒體中磁浮子、磁翻板在外來感應磁場下消磁，同時對液位計的傳感器也造成干擾而失靈，就地液位顯示及遠傳都無法正常進行。
2 磁翻板液位計的作用
現有技術中磁翻板液位計在磁感應場所存在磁浮子、磁翻板消磁及傳感器失靈的技術問題。抗干擾型磁翻板液位計，解決了現有技術中翻板液位計在磁感應場所磁浮子、磁翻板消磁及傳感器失靈的技術問題，實現了其在感應磁場中的正常工作（見圖1 圖2）。
3 磁翻板液位計改進過程如下
通過連接法蘭6 將抗干擾翻板液位計進行垂直固定，浮球8 在防波筒9 內隨液位上下浮動，并通過連桿7 連接到磁浮子4，磁翻板3 是受磁浮子4 的感應，通過磁耦合作用由垂直角度翻轉180 度，由黑色面旋轉到黃色面；指示器標尺11 的作用是量化磁翻板3 的位置，就地顯示出實際液位高度。與此同時，磁浮子4 將磁信號傳遞給傳感器2，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA 電流信號輸出，實現遠傳。改進措施：通過防磁罩10 將測量筒體5 與外界的感應磁場進行隔離，從而不必考慮安裝現場距磁場發生體的距離遠近問題，就能夠保證各構件不被磁化和損壞，使液位計能夠正常工作，特別適合用于空間有限的具有磁感應場的場所使用。
4 通過本磁翻板液位計改進實施例中的一個或多個技術方案，可以實現如下技術效果設置一種包含主體、測量構件、防磁罩及連接法蘭的液位計，將測量構件中的測量筒體和磁翻板設置在防磁罩內，為液位計的測量筒體和磁翻板提供一個不受電磁干擾的空間，解決了現有技術中磁翻板液位計在磁感應場所磁浮子、磁翻板消磁及傳感器失靈的技術問題，實現了翻板液位計在感應磁場中的正常工作。

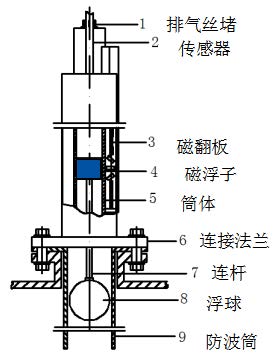

圖1 為一種抗干擾翻板液位計的主視圖
圖2 為一種抗干擾翻板液位計的俯視圖
上一條：靜壓投入式液位變送器在原水池自動供水改造中的應用
下一條：磁翻板液位計在減頂真空泵液位控制系統改造中應用說明
普通的磁翻板液位計，是通過磁耦合效應的原理進行工作以實現液位現場顯示的效果，在加裝信號遠傳部件后可實現磁翻板液位計4-20mA遠傳信號的輸出。由于其工作是基于電磁感應來工作的，所以一是測量過程中遇到周圍的動力設備或者輸電電纜的強電設備造成的外來電磁場的干擾時，液位計自身的電磁場等零部件，在長期受到外部磁場的作用下，必然會出現消磁或磁性紊亂現象，以至于無法正常工作，現場測量顯示數據錯誤和遠傳信號也不正常。本文案例中對這種情況，在一般普通磁翻板液位計基礎之上進行改進，加裝相應的防磁罩，利用金屬罩來達到周圍的電磁場對翻板液位計的磁效應的效果，解決了翻板液位計在磁感應現場受干擾的影響，避免了由于動力設備或電纜等強電設備造成的感應電場干擾，確保翻板液位計的正常運行。
1 磁翻板液位計
通常的磁翻板液位計多安裝在各種塔、罐、槽、球形容器和鍋爐等設備中，用于檢測介質的液位。磁翻板液位計通過測量筒體中的磁浮子，利用磁耦合傳遞到磁翻板指示器，驅動黃黑翻板旋轉180 度；當液位上升時為黃色，當液位下降時為黑色， 黃黑交界處為容器內液位實際高度。在一些撬裝設備等場所，由于安裝空間所限，磁翻板液位計距離離心泵等動力設備較近，在機泵設備運轉時，容易形成以電動機或動力電纜為中心的感應磁場，使臨近的磁翻板液位計測量筒體中磁浮子、磁翻板在外來感應磁場下消磁，同時對液位計的傳感器也造成干擾而失靈，就地液位顯示及遠傳都無法正常進行。
2 磁翻板液位計的作用
現有技術中磁翻板液位計在磁感應場所存在磁浮子、磁翻板消磁及傳感器失靈的技術問題。抗干擾型磁翻板液位計，解決了現有技術中翻板液位計在磁感應場所磁浮子、磁翻板消磁及傳感器失靈的技術問題，實現了其在感應磁場中的正常工作（見圖1 圖2）。
3 磁翻板液位計改進過程如下
通過連接法蘭6 將抗干擾翻板液位計進行垂直固定，浮球8 在防波筒9 內隨液位上下浮動，并通過連桿7 連接到磁浮子4，磁翻板3 是受磁浮子4 的感應，通過磁耦合作用由垂直角度翻轉180 度，由黑色面旋轉到黃色面；指示器標尺11 的作用是量化磁翻板3 的位置，就地顯示出實際液位高度。與此同時，磁浮子4 將磁信號傳遞給傳感器2，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA 電流信號輸出，實現遠傳。改進措施：通過防磁罩10 將測量筒體5 與外界的感應磁場進行隔離，從而不必考慮安裝現場距磁場發生體的距離遠近問題，就能夠保證各構件不被磁化和損壞，使液位計能夠正常工作，特別適合用于空間有限的具有磁感應場的場所使用。
4 通過本磁翻板液位計改進實施例中的一個或多個技術方案，可以實現如下技術效果設置一種包含主體、測量構件、防磁罩及連接法蘭的液位計，將測量構件中的測量筒體和磁翻板設置在防磁罩內，為液位計的測量筒體和磁翻板提供一個不受電磁干擾的空間，解決了現有技術中磁翻板液位計在磁感應場所磁浮子、磁翻板消磁及傳感器失靈的技術問題，實現了翻板液位計在感應磁場中的正常工作。
圖1 為一種抗干擾翻板液位計的主視圖
圖2 為一種抗干擾翻板液位計的俯視圖
