在工業生產活動中經常性會遇到對于液位的測量，尤其在諸如化工企業，制藥造紙等企業都會有大量的液位測量與控制設備在使用，本文介紹是的兩種工作原理相同，功能各異的兩種液位測量與控制系統：浮球液位計與浮球液位開關，簡單來說，浮球液位計是一種結構簡單的介質液位測量，使用安裝便捷的液位計。因?yàn)榘惭b沒有復雜的電路，作業不受到影響，用戶只需要在選型時材質選用正確，適用于任何環境下對液體、壓力或者是溫度都可以測量。浮球液位開關同樣結構簡單，安裝方便，也是利有浮子的浮力作用來進行液位探測與控制。不同之處在于，液位計進行的全量程的液位測量，可在相關二次表的配合之下，進行全量程的液位控制。浮球液位開關不具有液位測量與顯示輸出，只能夠進行開關的輸出，并以此來控制液位的變化。


 　　一、浮球液位計功能與適用范圍：

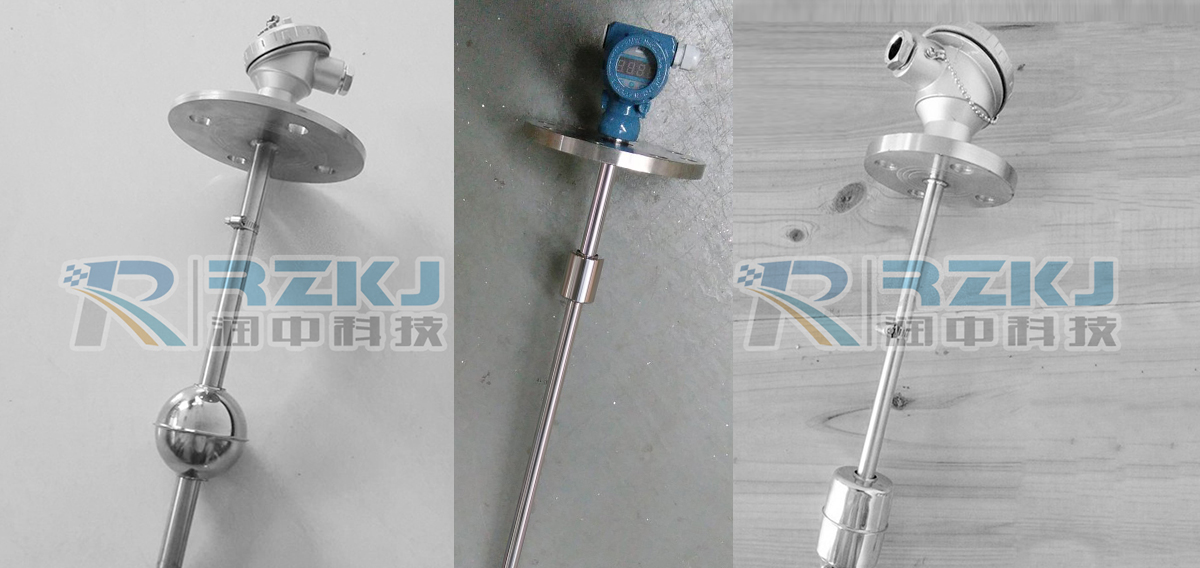

 　　磁性浮球液位計(以下簡稱液位計)。用于工業過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號。通過一定的電氣裝置達到自動控制和測量液位的目的。

　　液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送，從而提高其傳輸精度。

　　二、浮球液位計工作原理：
 　　浮球液位計原理是以磁浮球?yàn)闇y(cè)量元件，液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨本體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值，遠傳傳遞給控制室可實現液位的自動檢測、控制和記錄目的。

　　浮球液位計是具有遠傳功能的儀表，原理是在傳感器導桿中，等距離地安裝著若干個磁簧開關（這個距離就是液位計的分辨率）和數量相等的等值電阻。當磁浮球隨液面浮到某位置時，該位置的磁簧開關就把代表該位置的相應電阻接通（至少一個到N個）。在輸出端的電阻值就代表該點液位。然后再由變送器變成4-20mA的標準電流信號輸出。供顯示和調節儀表。浮球液位計使用溫度高80℃，大壓力1.0Mpa.

        三、浮球液位開關
　　浮球液位開關是一種結構簡單的介質液位測量，使用安裝便捷的液位控制器。因?yàn)榘惭b沒有復雜的電路，作業不受到影響，用戶只需要在選型時材質選用正確，適用于任何環境下對液體、壓力或者是溫度都可以測量。液位開關在工業設備、農業設備、家用電器中應用十分**。浮球液位開關主要結構是由磁簧開關和浮子組成，浮子內有磁性材料，浮子隨被測液位上下移動時，觸動磁簧開關而檢出液位位置。

　　浮球液位計與浮球液位開關工作原理相同，實現的功能有區別，這兩種該儀表設備可適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量及控制，尤其對于地下貯槽、貯罐的液位測量控制為理想。
