弄知道氣體蒸汽流量計為什么帶溫壓補償，*先要弄清楚溫壓補償是什么的概念。
溫壓補償：溫壓補償通常指儀表測量的數據是在溫度25度，壓力為一個標準大氣壓為條件下的結果，通常測量現場的溫度和壓力與標準有區別，所以一般儀表都能測量現場溫度與壓力，然后通過計算公式對測量結果進行自動補。



做計量用的氣體測量時，由于要盡量準確，而工藝條件在不斷變化，即被測氣體的溫度、壓力在不斷變化中，造成被測氣體的密度也就不斷變化，如果不進行溫壓補償，測量的氣體流量肯定不會準確，所以測量時將被測氣體的溫度、壓力引入流量測量系統，使系統通過換算進行補償，這樣就使得測量結果盡量準確。般來說，絕大多數液體不需要補償，而氣體、蒸汽、某些液體的密度會隨溫度、壓力的變化而變化，那么就要進行補償了。

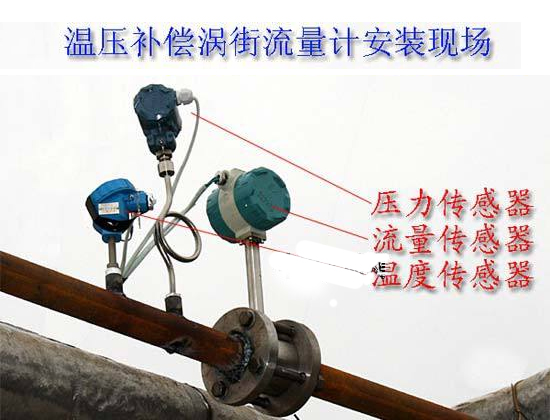

在諸多氣體蒸汽流量計中氣體渦街流量計是比較**又經濟的流量計，304（316L）材質有多種安裝方式。渦街流量計是否需要溫壓補償，要看實際需要，如果工況偏差不大或要求不高，就不必進行溫壓補償。如果需要精確計量，就需要進行補償。補償一般采用現場安裝壓力、溫度傳感器，將壓力、溫度、流量數據上傳至PLC進行計算得到標況流量。

 比如空氣流量的測量，常用的流量計都是當前溫度壓力下的體積流量，但是空氣的體積一定時其質量受溫度壓力影響較大，計算公式為： PV=NRT=>m=MPV/RT 理想氣體狀態方程，其中R是常數，約為8.314J/（mol·K）;P為氣體壓強，單位Pa;M是該物質的摩爾質量（或者混合氣體的平均摩爾質量）;V為氣體體積，單位m3;T為體系溫度，單位K。 為了近似計算，溫度看成常溫20℃（293K），該氣體近似理想氣體。

空氣質量m=29g/mol×101325Pa×1m³÷8.314J/（mol·K）÷293.15K=1205.63g=1.2kg 從公式中可以看出空氣質量與溫度壓力關系很大，所以儀表測量時要先測量出現場的溫度和壓力然后進行自動補償。

還有具體測量時要看具體介質：
1、測量氣體時，需要溫度壓力同時補償；氣體一般都以標準狀況體積流量結算。因為氣體的體積流量溫度或壓力變化時，流量都會改變。
2、測量過熱蒸汽時，需要溫度壓力同時補償；蒸汽一般都以質量流量結算。因為溫度或壓力有任何一個發生變化，蒸汽的密度會發生改變，質量流量也隨之改變。
3、測量飽和蒸汽時，需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關系（飽和蒸汽密度表），知道其中的任何一個，都可以確定飽和蒸汽的密度。
4、測量液體時，一般不需要壓力補償，在5MPa以下，一般只考慮溫度影響，為準確測量需要溫度補償。一般測量時，可以不使用任何補償；測量一些碳?xì)浠衔铮ㄈ缭停话阈枰獪囟葔毫ν瑫r補償。

溫壓補償氣體蒸汽渦街流量計的優點如下：
1、大優點是抗振性能特別好，無零點漂移，可靠性高。
2、傳感器的通用性很強，從而使傳感器具有良好的互換性采用數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
3、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
4、輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網。
5、結構簡單牢固，無可動部件，可靠性高，使用維護方便。
6、檢測元件不與介質接觸，性能穩定，使用壽命長,傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
7、測量范圍寬，量程比可達1：10。
8、測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償。
