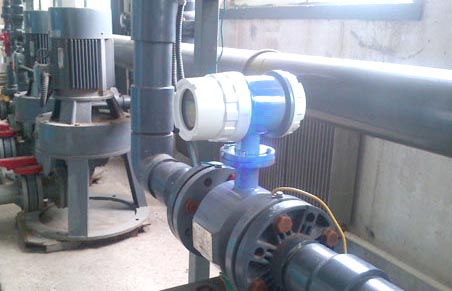

智能電磁流量計作為一種在生產中現已被**應的流量測量儀表，在使用過程中會踫到使用上的問題，在電磁流量計的故障查中我們的工程技術人員要掌握一套系統的檢查方法，將有助于我們迅速有效地解決故障。根據潤中儀表科技有限公司工程技術部多年總結下的經驗，將智能電磁流量計故障排查方法歸納為以下幾種：電阻法；電流法；電壓法；替代法；模擬信號法；波形法。

電阻法：(1)流量計電源保險絲、勵磁保險的通斷;(2)智能電磁流量計信號電纜、勵磁電纜的通斷;(3)智能電磁流量計勵磁線圈的通斷及阻值;(4)智能電磁流量計勵磁線圈對地的絕緣電阻;(5)電極對稱性測量;(6)電極對地的絕緣電阻；(7)流量計電源變壓器的阻值。

電流法：測量流量計輸出電流、勵磁電流，

電壓法：判斷工作電源，

替代法：如將流量計的轉換器、放大板進行互換，

模擬信號法：用模擬信號發生器提供流量信號，以測試流量傳感器，

波形法：熟悉線路基礎上測試關鍵點波形

智能電磁流量計檢查內容為：外觀檢查，轉換器特性試驗，測量值校準，測量各部電壓，測量絕緣電阻，確認電路等。儀表檢查調整時因零點漂移，調整零點顯得十分重要(“在線調零”必須使被測介質停止流動，實際不易辦到)。因此，在線檢查往往省略包含有傳感器運作的檢查，而僅實施轉換器的校準，以便將在線檢查結果和歷史數據比較確定儀表是繼續使用、修補還是更新，對傳感器則按所測勵磁線圈絕緣電阻劣化程度決定更新與否。通過在線檢查驗證智能電磁流量計有無異常現象。對不能停止介質流動的管線分別檢查流量傳感器和轉換器，用模擬信號器和其他通用儀表測試轉換器具有較高的校準精確度(這取決于模擬信號器精確度)，傳感器檢查則以測試電極接液電阻，檢查勵磁線圈包括勵磁連接電纜的絕緣電阻和銅電阻，以及檢查轉換器輸出的勵磁電流，核對磁場強度等間接方法。對能停止介質流動條件的管線，可從預設在傳感器附近入孔進入，檢查電級和襯里污穢/沉積狀況并清洗。


智能電磁流量計整機零點檢查：流量傳感器測量管充滿液體且無流動，這在許多企業現場不具備條件而放棄整機的零點檢查和調整，但可轉而對轉換器作單獨的零點檢查和調整。從技術上講，這必須在傳感器檢查完畢后且保證傳感器勵磁回路和信號回路的絕緣電阻正常(均包含電纜)的前提下才有實際意義，否則整機就不能正常運行。通常轉換器單獨零點為負值，數值也很小；如果其**大于滿量程的5% 就需要先做檢查，待確認原因后再作調整。通常情況下智能電磁流量計整機的零點和轉換器單獨的零點差異值小于1%。大于5% 的零點差異值有許多情況是用戶在管道閥門關閉不良情況下進行不正確調零操作所致。

智能電磁流量計連接電纜檢查：該項檢查內容是檢查信號線與勵磁線各芯導通和絕緣電阻，檢查各屏蔽層接地是否完好。

智能電磁流量計轉換器檢查：該項檢查內容是用通用儀表以及流量計型號相匹配的模擬信號器代替傳感器提供流量信號進行調零和校準。校準包括零點檢查和調整、設定值檢查、勵磁電流測量、電流/頻率輸出檢查等。需要注意的是：檢查項目要與上一次檢查值(或出廠值)進行比較，分析其是否有變化或變化是否符合原計量要求。

智能電磁流量計傳感器檢查：檢查勵磁線圈銅電阻；檢查勵磁線圈絕緣電阻；檢查電極接液電阻；檢查電極/液體間極化電壓；檢查信號電路絕緣和勵磁電路/信號電路之間絕緣。
本文由潤中儀表科有限公司整理發布。
