通 道 數

8路**信號輸入。

輸入信號

Ⅱ型標準信號：(0~10)mA、(0~5)V。

Ⅲ型標準信號：(4~20)mA、(1~5)V。

6種熱電偶：B、E、J、K、S、T。

3種熱電阻：Pt100、Cu50、Cu100。

其它非標準信號：(0~20)mV、(0~50)mV、(0~100)mV。

報警輸出

繼電器觸點容量：24VDC, 3A； 220VAC, 3A
提供六組繼電器接點輸出，由用戶任意組合使用
每個通道報警均可選擇上限、下限、差值上限、差值下限
每個通道的報警回差可設定，繼電器動作時有指示燈提示

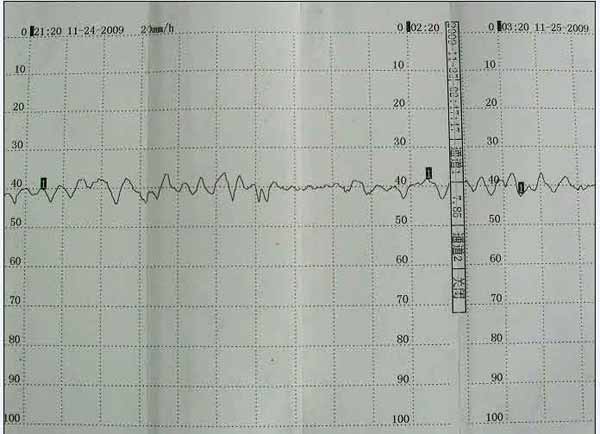

記 錄

在100mm范圍內有800個熱印點
對測量值進行趨勢記錄和數字記錄
在記錄曲線同時打印標尺刻度及每個通道標記
每隔100mm打印一次刻度值、當前時間和走紙速度
采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動

顯 示

報警提示符及提示燈
測量值的定點或巡回顯示
設定參數顯示[在設定狀態下]
時間顯示[在所有輸入信號全部關閉情況下]

通道隔離

輸入通道之間相互隔離，無干擾。

采樣周期

0.6秒，即0.6秒對各通道采樣1次

記 錄 紙

采用日本王紙，可以保存數據5年之久。

供 電

交流供電電壓：220V AC；頻率：50Hz 。

走紙速度

走紙速度為10 mm/h到9990mm/h，通過鍵盤任意設定。

尺 寸

外型尺寸 144mm×144mm×245mm 開孔尺寸 138+1-0mm×138+1-0mm

型譜

說明

RZ－LR

10

□

□

□

□

□

□

01

1路輸入

02

2路輸入

03

3路輸入

04

4路輸入

05

5路輸入

06

6路輸入

07

7路輸入

08

8路輸入

報警觸電

00

無

02

2路繼電器輸出

04

4路繼電器輸出

06

6路繼電器輸出

通訊

T0

無

T1

RS-232通訊

T2

RS-485通訊

模擬輸出

A0

無

A1

1路模擬輸出

A2

2路模擬輸出

配電輸出

P0

無

P1

1路配電輸出

供電方式

A

AV220V

D

DC24V
