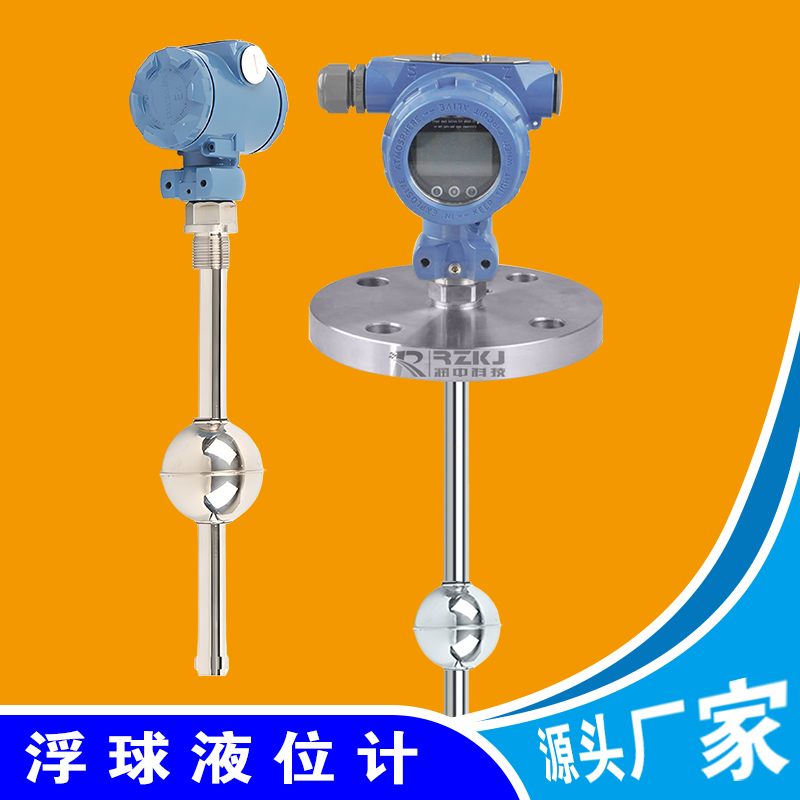

RZ-UQZ磁浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。

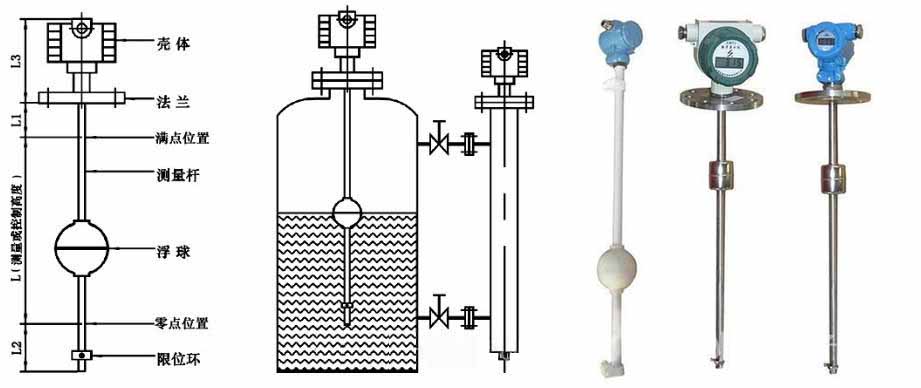

RZ--UQZ磁浮球液位計結構原理：

   由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。

RZ--UQZ磁浮球液位計特點：

1、 智能電子部件由一塊主機板和一塊液晶屏組成；

2、  可就地按鍵調整程和零點；

3、  可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；

4、  在采用HART協議的分散控制系統中同主機進行雙向通訊；

5、  帶有EEPROM，不因斷電丟失數據。

RZ- -UQZ磁浮球液位計參數：

     測量范圍：0~3500mm

     供電電壓：12~36V  DC

     輸出信號：兩線制4~20mA.DC疊加數字信號，由

             用戶選擇開方或線性輸出；

     負載電阻：250Ω

     測量精度：±10mm

     環境溫度：-40~80℃

    工作溫度：-20~120℃

    公稱壓力：≤1.6MPa

     法蘭標準：A：JB/T82.1-94(平面法蘭)

              DN100   PN1.6 球φ90

                  B：JB/T82.1-94(平面法蘭)

              DN80  PN0.6 球φ76

      介質密度：≥0.65g/cm­3

      介質粘度：≤0.015PaS

      接液材質：不銹鋼

        防護等級：IP65

RZ--UQZ磁浮球液位計產品選型表：

RZ--UQZ磁浮球液位計計分以下四種安裝方式：

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

RZ--UQZ磁浮球液位計接線方式：(見圖4)

RZ--UQZ磁浮球液位計操作說明：

1、按鍵操作

如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。

2、測量參數設置

   測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 后按功能鍵確認并退出設置狀態恢復顯示狀態。
