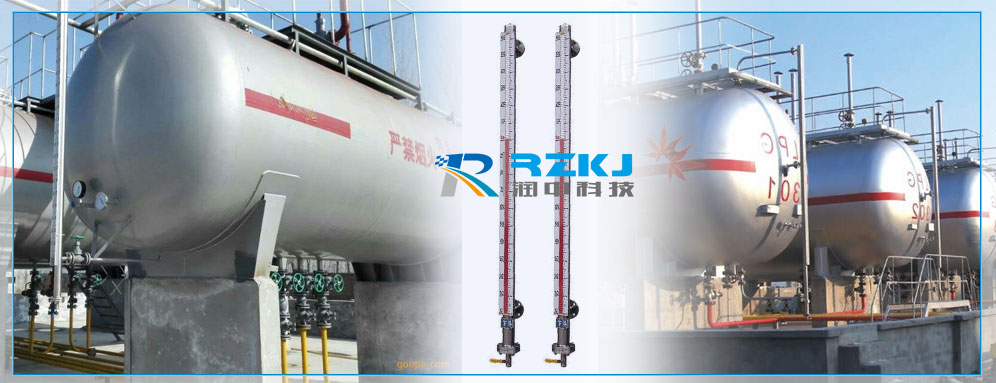

LNG儲罐液位計產品概述:制造生產許可證(蘇制083117019號)
      多用于檢測各種塔、罐、槽、球形容器和鍋爐等設備的液位，可以在高密封、防泄漏和高壓、高溫、腐蝕條件下進行液位測量，具有安全可靠的特點。它彌補了玻璃板(管)式液位計指示不清晰、易破碎等不足，不受高、低溫度劇變的影響，不需多組液位計組合。全過程測量無盲區，顯示醒目、讀數直觀、且測量范圍大。現場指示部分由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管、板式液位計具有更高的可靠性、安全性、性、實用性。LNG儲罐液位計的顯著特點是液體介質與指示器完全隔離、所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界面的上、下限液位報警、控制或聯鎖。該系列側裝式磁翻柱液位計適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。



LNG儲罐液位計有如下結構特點：
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、電遠傳
在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

LNG儲罐液位計技術參數
● 測量范圍：300～15000mm
● 準確度： ±10mm，±16mm
● 翻柱直徑：10mm,16mm
● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)
防腐型≤0．6Mpa
● 介質密度：≥0．45g／cm3
● 介質密度差：≥0.15g／cm3(測量界位)
● 介質溫度：-20℃　+250℃(特殊要求可達450℃)
● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度
低時易結品的介質，可根據用用戶要求選
用加熱型夾套式液位汁。
● 環境振動：頻率≤25Hz，振幅≤0．5mm
● 跟隨速度：≤0.08m/s
● 出廠連接法蘭尺寸：DN25，PNl.0(公制管)
● 連按法蘭：采用化工部1998年***新頒布的
HG20592～20635-97法蘭標準，若采
用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。


對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。
液化天然氣液位計是由本體、浮標、內襯、三通、翻板箱等部件組成，浮標、內襯采用特殊材料和特殊加工工藝制作，亦可采用I型的結構型式而根據不同介質采用特殊材料制作如鉬二鈦材料等，適用于各種強腐蝕劇毒介質容器、灌、塔等。

LNG液化天然氣液位計安裝方式：
根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
液化天然氣液位計用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。
根據工作介質不同，提供304、316L不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
